第4篇_SUBSCRIBE 不是存个字符串：Broker 怎么维护订阅表、通配符和多客户端路由

2026-05-08 约 11 分钟阅读 第4篇/共16篇

这一篇讲 Broker 侧订阅系统。SUBSCRIBE 不是把主题字符串存起来就完事，Broker 必须区分 Topic Name 和 Topic Filter，校验 +、，维护多客户端订阅表，并在 PUBLISH。

这一篇讲 Broker 侧订阅系统。SUBSCRIBE 不是把主题字符串存起来就完事，Broker 必须区分 Topic Name 和 Topic Filter，校验 +、#，维护多客户端订阅表，并在 PUBLISH 到来时按规则查找所有订阅者。

适合谁收藏

  • 订阅显示成功但收不到消息的人
  • 想把 MQTT 通配符匹配写对的人
  • 正在实现多客户端路由的人
  • 想从 Client 视角切到 Broker 视角的人

订阅成功了，但发布后收不到消息。

这个问题在 Broker 开发里非常常见。

原因通常不是客户端没订阅，而是 Broker 把 SUBSCRIBE 当成了“存一个字符串”。

先给结论：

客户端发布的是 Topic Name，客户端订阅的是 Topic Filter。 Broker 必须保存 Topic Filter，并在每次 PUBLISH 时用 Topic Name 去匹配所有 Filter。

一、Topic Name 和 Topic Filter 不是一个东西

这张表先记住：

名称出现位置是否允许通配符示例
Topic NamePUBLISH不允许CodeSys、device/1/status
Topic FilterSUBSCRIBE允许CodeSys、device/+/status、device/#

很多问题都出在这里。

如果客户端订阅：

text
device/+/status

然后另一个客户端发布：

text
device/plc01/status

Broker 不能做字符串相等判断。 它必须做 Topic Filter 匹配。

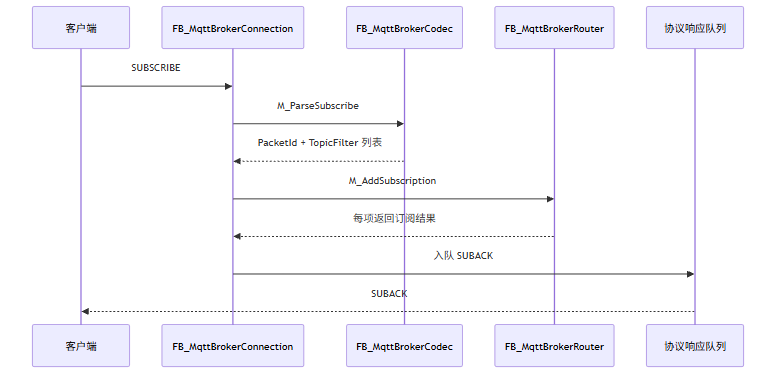

二、订阅链路完整流程

图表说明
图表说明

SUBSCRIBE 至少要做 4 件事：

  1. 解析 PacketId。
  2. 逐项读取 Topic Filter 和请求 QoS。
  3. 校验 Topic Filter 合法性。
  4. 每一项生成 SUBACK 返回码。

三、Topic Filter 校验规则

通配符不是随便放。

Filter是否合法原因
CodeSys是普通主题
device/+/status是+ 占一个层级
device/#是# 位于最后一层
device/#/status否# 必须是最后一个层级
device/a+否+ 必须独占一个层级
device/#abc否# 必须独占一个层级
``否空 Filter 不合法

所以 Broker 里需要独立函数：

text
F_MqttIsValidTopicFilter(sTopicFilter := sFilter)

不要把这个校验散落在 SUBSCRIBE 解析里。

四、订阅表应该保存什么

当前轻量 Broker 使用固定资源模型，不搞动态链表。

订阅表可以理解为：

字段说明
xUsed表项是否有效
uiSlotIndex属于哪个客户端槽位
sClientId客户端标识，便于诊断
sTopicFilter订阅过滤器
eMaxQoS客户端请求的最大 QoS
udiLastUpdateMs最近更新时间

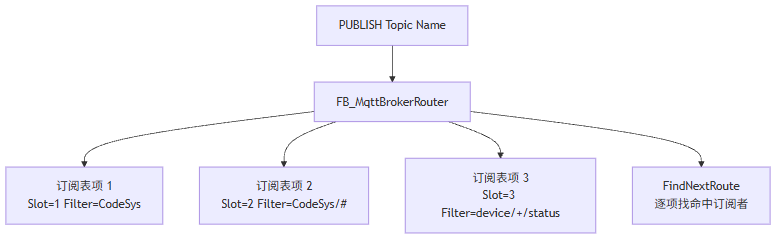

结构关系大概是：

图表说明
图表说明

五、匹配规则示例

Topic FilterTopic Name是否匹配
CodeSysCodeSys是
CodeSysCodeSys/a否
CodeSys/#CodeSys是
CodeSys/#CodeSys/a/b是
+/statusplc01/status是
+/statusarea/plc01/status否
device/+/statusdevice/plc01/status是
device/+/statusdevice/plc01/run/status否

核心函数就是：

text
xMatch := F_MqttTopicMatch(
    sTopicFilter := stSubscription.sTopicFilter,
    sTopicName := stPublish.sTopicName);

这类函数必须写得很克制：层级扫描、通配符规则、边界长度，别为了几台客户端搞复杂树结构。

六、多 Topic SUBSCRIBE 不能只回一个结果

客户端可能一次订阅多个主题：

text
SUBSCRIBE PacketId=7
  1. CodeSys QoS0
  2. device/+/status QoS1
  3. bad/#/topic QoS1

Broker 应该返回多个结果：

Topic Filter结果
CodeSysGranted QoS0
device/+/statusGranted QoS1
bad/#/topicFailure

所以 SUBACK 不是简单一个成功码。

text
90 05 00 07 00 01 80

拆开看：

字节含义
90SUBACK
05Remaining Length
00 07PacketId
00第 1 项 Granted QoS0
01第 2 项 Granted QoS1
80第 3 项 Failure

七、ST 代码入口

代码入口作用
FB_MqttBrokerCodec.M_ParseSubscribe解析 SUBSCRIBE，提取 PacketId 和 Topic Filter
FB_MqttBrokerRouter.M_AddSubscription写入或更新订阅表
FB_MqttBrokerRouter.M_FindNextRoutePUBLISH 到来时查找下一个命中订阅者
F_MqttIsValidTopicFilter校验 Topic Filter 合法性
F_MqttTopicMatch判断 Topic Name 是否命中 Topic Filter

逻辑可以压缩成：

text
IF F_MqttIsValidTopicFilter(sTopicFilter := sFilter) THEN
    fbRouter.M_AddSubscription(
        uiSlotIndex := uiSlotIndex,
        sClientId := sClientId,
        sTopicFilter := sFilter,
        eMaxQoS := eRequestQoS);
    byReturnCode := byGrantedQoS;
ELSE
    byReturnCode := 16#80;
END_IF

八、现场排障表

现象先看什么可能原因
客户端显示订阅失败SUBACK 返回码Topic Filter 非法或 ACL 拒绝
订阅成功但收不到订阅表是否存在该 FilterRouter 没写入或写错槽位
普通主题能收，通配符收不到F_MqttTopicMatch+ / # 规则实现错误
多主题订阅只有第一项生效uiSubItemCount解析循环只处理第一项
取消订阅后还收到订阅表清理UNSUBSCRIBE 没删除对应 Filter

模型边界与验证路径

SUBSCRIBE 的本质是路由规则注册，不是字符串保存。

从模型上看，Topic Filter 是规则，Topic Name 是事实。Broker 的职责就是把事实拿去匹配规则，再把结果映射到客户端槽位。

结论可信度依据验证路径
Topic Name 和 Topic Filter 必须分开处理highMQTT 订阅与发布语义用 device/+/status 订阅，再发布 device/plc01/status
通配符校验应独立封装high源码可维护性和边界复用用合法 / 非法 Filter 对比 SUBACK 返回
当前固定表路由适合小规模 PLC Brokermedium当前目标是 5~8 个客户端增加客户端和订阅项后观察扫描周期和队列水位

如果以后订阅规模明显扩大，问题就不再是“这个函数怎么写”，而是订阅索引模型要不要升级。当前文章不把树形索引作为默认方案，因为这不是当前轻量 Broker 的主要瓶颈。

九、这一篇你最该记住的 5 句话

  1. PUBLISH 使用 Topic Name，SUBSCRIBE 使用 Topic Filter。
  2. Broker 路由不能只做字符串相等，必须支持 + 和 #。
  3. 多 Topic SUBSCRIBE 必须逐项返回 SUBACK。
  4. 订阅表要绑定客户端槽位，而不是只保存主题字符串。
  5. 订阅成功不等于路由正确，现场一定要看订阅表和匹配函数。

下篇预告

下一篇讲 PUBLISH。

重点是：

PUBLISH 不是收到就转发，Broker 必须处理 QoS、PacketId 和多客户端 fanout。

我们会重点拆 PacketId 为什么不能直接沿用发布者的。

完整 ST 代码

下面这段来自 FB_MqttBrokerCodec.M_ParseSubscribe.st。它体现了 SUBSCRIBE 的核心抽象：一个报文里可能有多个 Topic Filter，所以解析结果不能只是一条字符串，而应该是 ST_MqttBrokerTopicItem 数组。

iecst
WHILE uiOffset < uiFrameLen DO
    IF uiItemCount >= GVL_MqttBroker.cnMaxTopicItemsPerPacket THEN
        eError := E_MqttBrokerError.uiPacketTooLarge;
        M_ParseSubscribe := FALSE;
        RETURN;
    END_IF

    uiIndex := uiItemCount + 1;

    IF NOT F_MqttReadString(
        aBuffer := aBuffer,
        uiOffset := uiOffset,
        sValue := aTopicItems[uiIndex].sTopicFilter,
        uiBufferLen := uiFrameLen,
        uiMaxLen := GVL_MqttBroker.cnMaxTopicLen,
        uiStringLen => uiFilterLen) THEN
        eError := E_MqttBrokerError.uiInvalidTopic;
        M_ParseSubscribe := FALSE;
        RETURN;
    END_IF

    IF uiOffset >= uiFrameLen THEN
        eError := E_MqttBrokerError.uiProtocolMalformed;
        M_ParseSubscribe := FALSE;
        RETURN;
    END_IF

    byQoS := aBuffer[uiOffset];
    uiOffset := uiOffset + 1;

    CASE byQoS OF
        0:
            aTopicItems[uiIndex].eQoS := E_MqttQoS.byQoS0;
        1:
            aTopicItems[uiIndex].eQoS := E_MqttQoS.byQoS1;
        2:
            aTopicItems[uiIndex].eQoS := E_MqttQoS.byQoS2;
    ELSE
        eError := E_MqttBrokerError.uiUnsupportedQoS;
        M_ParseSubscribe := FALSE;
        RETURN;
    END_CASE

    IF NOT F_MqttIsValidTopicFilter(sFilter := aTopicItems[uiIndex].sTopicFilter) THEN
        eError := E_MqttBrokerError.uiInvalidTopic;
        M_ParseSubscribe := FALSE;
        RETURN;
    END_IF

    aTopicItems[uiIndex].xUsed := TRUE;
    aTopicItems[uiIndex].uiFilterLen := uiFilterLen;
    aTopicItems[uiIndex].byReturnCode := TO_BYTE(aTopicItems[uiIndex].eQoS);
    uiItemCount := uiItemCount + 1;
END_WHILE

订阅表不是简单追加，重复订阅同一 Topic Filter 时要更新 QoS，不能制造重复路由。

iecst
FOR uiIndex := 1 TO GVL_MqttBroker.cnMaxSubscriptions DO
    IF aSubscriptions[uiIndex].xUsed THEN
        IF (aSubscriptions[uiIndex].uiSlot = uiSlot) AND (aSubscriptions[uiIndex].sTopicFilter = sTopicFilter) THEN
            aSubscriptions[uiIndex].eMaxQoS := eMaxQoS;
            aSubscriptions[uiIndex].xActive := TRUE;
            eLastError := E_MqttBrokerError.uiNoError;
            M_AddSubscription := TRUE;
            RETURN;
        END_IF
    ELSIF uiFreeIndex = 0 THEN
        uiFreeIndex := uiIndex;
    END_IF
END_FOR
