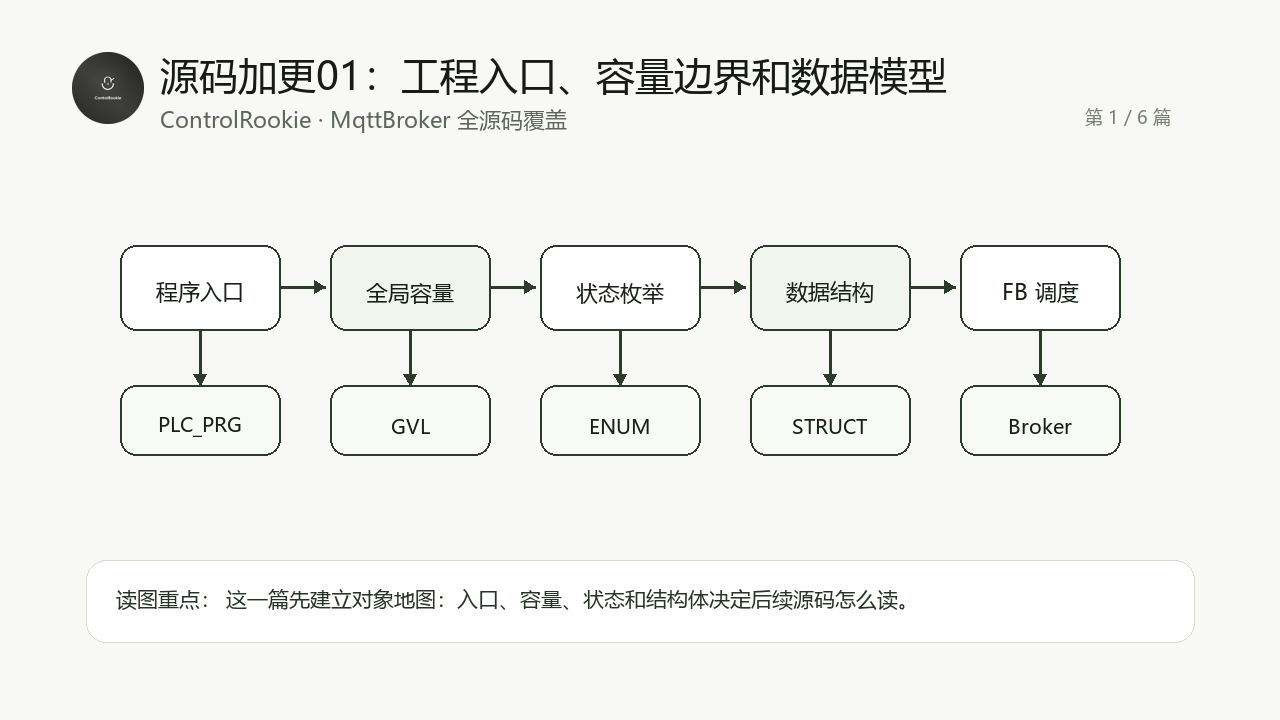

源码加更01_Broker 工程入口、容量边界和数据模型

/// =======================================================================
/// 名称      : E_MqttBrokerError
/// 功能      : MQTT Broker 错误码
/// 说明      : 统一描述协议、资源、TCP 和调度类错误，便于现场诊断。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttBrokerError :
(
    uiNoError             := 0,    // 无错误
    uiInvalidState        := 100,  // 状态机进入未定义状态
    uiTcpListenFailed     := 200,  // TCP 监听启动失败
    uiTcpAcceptFailed     := 201,  // TCP 新连接接入失败
    uiTcpReadFailed       := 202,  // TCP 读取失败
    uiTcpWriteFailed      := 203,  // TCP 写入失败
    uiClientSlotsFull     := 300,  // 客户端槽位已满，无法接受新连接
    uiProtocolMalformed   := 400,  // MQTT 报文格式非法
    uiUnsupportedProtocol := 401,  // CONNECT 中协议名或协议级别不支持
    uiInvalidClientId     := 402,  // ClientID 非法或超出本 Broker 缓存能力
    uiInvalidTopic        := 403,  // Topic Name 或 Topic Filter 非法
    uiUnsupportedQoS      := 404,  // 首版收到当前不支持的 QoS 业务闭环请求
    uiPacketTooLarge      := 405,  // MQTT 报文超过本 Broker 缓冲区上限
    uiDuplicateClientId   := 406,  // 新连接使用了已在线 ClientID，旧连接按 MQTT 规范被替换
    uiSubscriptionFull    := 500,  // 订阅表已满
    uiRetainFull          := 501,  // Retain 表已满
    uiRxInflightFull      := 502,  // 入站事务表已满
    uiTxInflightFull      := 503,  // 出站事务表已满
    uiQueueFull           := 504,  // 单连接协议队列或投递队列已满
    uiKeepAliveTimeout    := 600,  // 客户端超过 KeepAlive 允许时间未发送任何 MQTT 报文
    uiQoS1RetryExceeded   := 700   // QoS1 出站事务重试耗尽
) UINT;
END_TYPE

/// =======================================================================
/// 名称      : E_MqttBrokerState
/// 功能      : MQTT Broker 顶层运行状态
/// 说明      : 顶层状态只表达 Broker 生命周期，不承载单连接 MQTT 会话细节。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttBrokerState :
(
    iDisabled := 0, // Broker 未使能，所有监听、连接和调度逻辑均停止
    iInit     := 10, // Broker 正在初始化静态表、诊断计数和监听资源
    iListen   := 20, // Broker 正在打开 TCP 监听端口并等待监听资源就绪
    iRunning  := 30, // Broker 正常运行，允许接入客户端并调度 MQTT 报文
    iFault    := 90  // Broker 顶层出现不可恢复错误，需要外部撤销使能后重新初始化
);
END_TYPE

/// =======================================================================
/// 名称      : E_MqttConnectionState
/// 功能      : MQTT Broker 单客户端连接槽位状态
/// 说明      : 每个 TCP 客户端独立维护该状态，避免单个异常连接影响其他槽位。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttConnectionState :
(
    iFree          := 0,  // 槽位空闲，允许监听层分配给新 TCP 连接
    iTcpAccepted   := 10, // TCP 连接已接入，但尚未完成 MQTT CONNECT 解析
    iWaitConnect   := 20, // 正在等待客户端发送 MQTT CONNECT 报文
    iConnected     := 30, // MQTT 会话已建立，可处理 PUBLISH/SUBSCRIBE/PING 等报文
    iDisconnecting := 40, // 正在发送最后的协议响应或释放底层 TCP 资源
    iClosed        := 50, // 连接已关闭，等待顶层清理订阅、事务和槽位状态
    iFault         := 90  // 连接槽位出现协议或 TCP 错误，等待统一收口
);
END_TYPE

/// =======================================================================
/// 名称      : E_MqttInflightDirection
/// 功能      : MQTT 在途事务方向
/// 说明      : 明确区分客户端到 Broker 与 Broker 到订阅者，避免 QoS2 扩展时重构事务表。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttInflightDirection :
(
    iNone := 0, // 未使用方向，表示事务槽位空闲
    iRx   := 1, // 入站事务，客户端发布到 Broker 的 QoS>0 报文
    iTx   := 2  // 出站事务，Broker 投递给订阅者的 QoS>0 报文
);
END_TYPE

/// =======================================================================
/// 名称      : E_MqttInflightState
/// 功能      : MQTT 在途事务状态
/// 说明      : 首版使用 QoS1 状态，QoS2 状态作为后续扩展挂点保留。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttInflightState :
(
    iFree          := 0,  // 事务槽位空闲
    iRxPublishSeen := 10, // 已收到客户端 QoS1/QoS2 PUBLISH，等待或已发送协议确认
    iTxPublishSent := 20, // 已向订阅者发送 QoS1/QoS2 PUBLISH，等待确认
    iWaitPubAck    := 30, // QoS1 出站 PUBLISH 正在等待订阅者 PUBACK
    iWaitPubRec    := 40, // QoS2 出站 PUBLISH 正在等待 PUBREC，首版仅预留
    iWaitPubRel    := 50, // QoS2 入站 PUBLISH 正在等待 PUBREL，首版仅预留
    iWaitPubComp   := 60, // QoS2 出站 PUBREL 正在等待 PUBCOMP，首版仅预留
    iCompleted     := 80, // 事务已完成，等待调度器清理
    iFault         := 90  // 事务失败，例如重试耗尽或 PacketId 不匹配
);
END_TYPE

/// =======================================================================
/// 名称      : E_MqttPacketType
/// 功能      : MQTT 控制报文类型枚举
/// 说明      : 枚举值采用 MQTT 固定报头第 1 字节含固定标志后的标准值。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttPacketType :
(
    byReserved    := 16#00, // 保留值，Broker 不应接收或发送该控制类型
    byConnect     := 16#10, // CONNECT 客户端请求建立 MQTT 会话
    byConnAck     := 16#20, // CONNACK Broker 返回连接确认
    byPublish     := 16#30, // PUBLISH 发布消息，低 4 位包含 DUP/QoS/Retain 标志
    byPubAck      := 16#40, // PUBACK QoS1 发布确认
    byPubRec      := 16#50, // PUBREC QoS2 第一步确认，首版仅预留
    byPubRel      := 16#62, // PUBREL QoS2 发布释放，首版仅预留
    byPubComp     := 16#70, // PUBCOMP QoS2 完成确认，首版仅预留
    bySubscribe   := 16#82, // SUBSCRIBE 订阅请求，固定低位必须为 0010
    bySubAck      := 16#90, // SUBACK 订阅确认
    byUnsubscribe := 16#A2, // UNSUBSCRIBE 取消订阅请求，固定低位必须为 0010
    byUnsubAck    := 16#B0, // UNSUBACK 取消订阅确认
    byPingReq     := 16#C0, // PINGREQ 客户端心跳请求
    byPingResp    := 16#D0, // PINGRESP Broker 心跳响应
    byDisconnect  := 16#E0  // DISCONNECT 客户端主动断开 MQTT 会话
) BYTE;
END_TYPE

/// =======================================================================
/// 名称      : E_MqttQoS
/// 功能      : MQTT 消息服务质量等级
/// 说明      : 首版实现 QoS0/QoS1，QoS2 枚举保留用于后续四步握手扩展。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
{attribute 'strict'}
TYPE E_MqttQoS :
(
    byQoS0 := 0, // 最多一次投递，不建立确认事务
    byQoS1 := 1, // 至少一次投递，通过 PUBACK 完成确认闭环
    byQoS2 := 2  // 只有一次投递，未来通过 PUBREC/PUBREL/PUBCOMP 完成四步握手
) BYTE;
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerAclRule
/// 功能      : Broker 轻量 Topic 权限规则
/// 说明      : 使用 ClientID 或用户名匹配 Topic 前缀，不引入正则和脚本规则。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerAclRule :
STRUCT
    xUsed          : BOOL; // 当前 ACL 规则是否启用
    sClientId      : STRING(GVL_MqttBroker.cnMaxClientIdLen); // 限定 ClientID，空字符串表示不按 ClientID 限定
    sUsername      : STRING(GVL_MqttBroker.cnMaxUsernameLen); // 限定用户名，空字符串表示不按用户名限定
    sTopicPrefix   : STRING(GVL_MqttBroker.cnMaxTopicLen); // 允许访问的 Topic 前缀
    xAllowPublish  : BOOL; // TRUE 表示允许匹配对象向该前缀发布
    xAllowSubscribe : BOOL; // TRUE 表示允许匹配对象订阅该前缀
    xAllowWildcard : BOOL; // TRUE 表示允许订阅过滤器包含 + 或 # 通配符
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerAuthUser
/// 功能      : Broker 固定用户认证表项
/// 说明      : 第二阶段采用静态小表认证，避免 PLC 侧引入动态数据库和复杂依赖。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerAuthUser :
STRUCT
    xUsed          : BOOL; // 当前用户表项是否启用
    sUsername      : STRING(GVL_MqttBroker.cnMaxUsernameLen); // MQTT CONNECT 用户名
    sPassword      : STRING(GVL_MqttBroker.cnMaxPasswordLen); // MQTT CONNECT 密码，当前为明文静态小表
    uiMaxSessions  : UINT; // 该用户允许同时在线的最大会话数量，0 表示不限制
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerConnection
/// 功能      : Broker 单客户端连接槽位数据
/// 说明      : 保存 TCP 句柄、MQTT 会话参数、缓冲区长度、Will 与队列状态。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerConnection :
STRUCT
    xUsed                : BOOL; // 槽位是否已被监听层分配给某个 TCP 客户端
    xMqttConnected       : BOOL; // 客户端是否已经完成 CONNECT/CONNACK 并进入 MQTT 会话
    xCleanSession        : BOOL; // CONNECT 中 Clean Session 标志，TRUE 表示断线后清理会话资源
    xDisconnectRequested : BOOL; // 连接层请求释放当前槽位的标志
    xGracefulDisconnect  : BOOL; // 是否收到客户端 DISCONNECT，TRUE 时异常 Will 不触发
    eState               : E_MqttConnectionState; // 当前连接槽位状态机状态
    eLastError           : E_MqttBrokerError; // 当前槽位最近一次 Broker 侧错误码
    hConnection          : NBS.CAA.HANDLE; // NBS TCP 连接句柄，由监听层接入后写入
    uiSlot               : UINT; // 当前槽位编号，便于诊断和路由回填[1..cnMaxClientSlots]
    byProtocolLevel      : BYTE; // 当前会话协商到的 MQTT 协议级别，3 表示 3.1，4 表示 3.1.1，5 表示 5.0 基础兼容模式
    uiKeepAlive          : UINT; // 客户端声明的 KeepAlive 周期[s]
    udiLastActivityMs    : ULINT; // 最近一次收到该客户端 MQTT 控制报文的系统时间戳[ms]
    udiLastTcpActiveMs   : ULINT; // 最近一次监听层确认 TCP_Connection 仍处于 Active 的系统时间戳[ms]
    udiConnectedAtMs     : ULINT; // 当前 MQTT 会话建立完成的系统时间戳[ms]
    uiRxLength           : UINT; // 接收缓冲区当前已缓存字节数[byte]
    uiTxLength           : UINT; // 发送缓冲区当前待发送字节数[byte]
    uiNextPacketId       : UINT; // Broker 向该客户端发送 QoS>0 报文时下一个 Packet Identifier
    uiProtocolQueueCount : UINT; // 协议优先队列当前占用数量，例如 PUBACK/SUBACK/PINGRESP
    uiDeliveryQueueCount : UINT; // 普通业务投递队列当前占用数量，例如路由后的 PUBLISH
    sClientId            : STRING(GVL_MqttBroker.cnMaxClientIdLen); // MQTT ClientID，用于会话识别和诊断显示
    sUsername            : STRING(GVL_MqttBroker.cnMaxUsernameLen); // CONNECT 用户名，基础认证和 ACL 使用
    sPassword            : STRING(GVL_MqttBroker.cnMaxPasswordLen); // CONNECT 密码，基础认证校验使用，外部诊断不应显示
    xAuthenticated       : BOOL; // 当前连接是否已经通过 Broker 基础认证
    xWillFlag            : BOOL; // CONNECT 中是否声明遗嘱消息
    xWillRetain          : BOOL; // 遗嘱消息是否以 Retain 方式写入 Broker
    eWillQoS             : E_MqttQoS; // 遗嘱消息 QoS 等级
    sWillTopic           : STRING(GVL_MqttBroker.cnMaxTopicLen); // 遗嘱消息主题名
    sWillPayload         : STRING(GVL_MqttBroker.cnMaxPayloadLen); // 遗嘱消息载荷文本
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerConnectionSnapshot
/// 功能      : Broker 单连接诊断快照
/// 说明      : 面向 HMI / 在线调试暴露连接槽位关键状态，减少现场排障猜测。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerConnectionSnapshot :
STRUCT
    xUsed                : BOOL; // 当前槽位是否占用
    xMqttConnected       : BOOL; // 当前槽位是否完成 MQTT 会话建立
    xDisconnectRequested : BOOL; // 当前槽位是否已经请求断开和清理
    xTcpReadError        : BOOL; // 当前槽位 TCP_Read 是否报错
    xTcpWriteError       : BOOL; // 当前槽位 TCP_Write 是否报错
    xWriteBusy           : BOOL; // 当前槽位是否正在等待 TCP_Write 完成
    xWriteExecute        : BOOL; // 当前槽位当前扫描周期是否触发 TCP_Write
    xConnectionActive    : BOOL; // 当前槽位对应的 NBS TCP_Connection 是否仍处于 Active 状态
    xLastTcpReadError    : BOOL; // 当前槽位生命周期内是否曾经捕获 TCP_Read 报错
    uiSlot               : UINT; // 当前槽位编号[1..cnMaxClientSlots]
    uiTcpReadErrorCount  : UINT; // 当前槽位连续 TCP_Read 错误次数，达到阈值才释放连接
    byProtocolLevel      : BYTE; // 当前会话实际使用的 MQTT 协议级别，3 表示 3.1，4 表示 3.1.1，5 表示 5.0 基础兼容模式
    uiKeepAlive          : UINT; // 客户端声明或 Broker 默认的 KeepAlive 周期[s]
    udiLastActivityMs    : ULINT; // 最近一次收到 MQTT 控制报文的系统时间戳[ms]
    udiLastTcpActiveMs   : ULINT; // 最近一次监听层确认 TCP_Connection 仍 Active 的系统时间戳[ms]
    udiLastBytesRead     : UDINT; // 当前槽位最近一次 TCP_Read 读到的字节数[byte]
    udiLastNonZeroBytesRead : UDINT; // 当前槽位生命周期内最近一次非零 TCP_Read 字节数[byte]
    hConnection          : NBS.CAA.HANDLE; // 当前槽位绑定的 TCP 连接句柄，0 表示槽位没有有效连接
    uiRxLength           : UINT; // 当前槽位接收缓冲区已缓存字节数[byte]
    uiTxLength           : UINT; // 当前槽位发送缓冲区待发送字节数[byte]
    uiLastTxFrameCount   : UINT; // 当前槽位最近一次 TCP_Write 实际合并写出的 MQTT 帧数量[帧]
    uiLastTxBytes        : UINT; // 当前槽位最近一次 TCP_Write 实际写出的总字节数[byte]
    udiTxBatchCount      : UDINT; // 当前槽位累计启动 TCP 批量写出的次数[次]
    udiTxFrameCount      : UDINT; // 当前槽位累计写出的 MQTT 帧数量[帧]
    uiMaxDeliveryQueueCountSeen : UINT; // 当前槽位生命周期内普通投递队列最高水位[条]
    uiMaxProtocolQueueCountSeen : UINT; // 当前槽位生命周期内协议优先队列最高水位[条]
    udiTxQueueFullDropped : UDINT; // 当前槽位因队列高水位或队列满而丢弃的 QoS0 投递数量[条]
    uiLastFrameLen       : UINT; // 当前槽位最近一次识别到的 MQTT 完整帧长度[byte]
    byLastPacketType     : BYTE; // 当前槽位最近一次处理的 MQTT 控制报文类型高 4 位，例如 16#10 表示 CONNECT
    byLastConnectLevel   : BYTE; // 当前槽位最近一次 CONNECT 协议级别字节，3 表示 3.1，4 表示 3.1.1，5 表示 5.0 基础兼容模式
    xLastConnectParsed   : BOOL; // 当前槽位最近一次 CONNECT 是否已经成功解析并进入会话建立流程
    uiProtocolQueueCount : UINT; // 协议优先队列占用数量
    uiDeliveryQueueCount : UINT; // 普通投递队列占用数量
    uiRxInflightCount    : UINT; // 当前连接关联的入站 QoS>0 事务数量
    uiTxInflightCount    : UINT; // 当前连接关联的出站 QoS>0 事务数量
    eState               : E_MqttConnectionState; // 当前连接状态机状态
    eLastError           : E_MqttBrokerError; // 当前连接最近错误码
    eLastParseError      : E_MqttBrokerError; // 当前槽位最近一次 MQTT 报文解析失败原因，uiNoError 表示最近解析未失败
    eTcpReadErrorID      : NBS.ERROR; // 当前槽位 TCP_Read 原始错误码
    eLastTcpReadErrorID  : NBS.ERROR; // 当前槽位生命周期内最近一次 TCP_Read 报错原始错误码，避免禁用读 FB 后被清零
    eTcpWriteErrorID     : NBS.ERROR; // 当前槽位 TCP_Write 原始错误码
    sClientId            : STRING(GVL_MqttBroker.cnMaxClientIdLen); // 当前连接 ClientID
    sUsername            : STRING(GVL_MqttBroker.cnMaxUsernameLen); // 当前连接认证用户名
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerDiagItem
/// 功能      : Broker 诊断历史项
/// 说明      : 用于记录最近错误和关键事件，便于现场通过变量监控定位问题。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerDiagItem :
STRUCT
    xUsed          : BOOL; // 当前诊断条目是否包含有效内容
    uiSlot         : UINT; // 事件关联的客户端槽位编号，0 表示 Broker 顶层事件
    eError         : E_MqttBrokerError; // 事件对应错误码，无错误时可用于记录普通状态变化
    udiTimeMs      : ULINT; // 事件发生的系统时间戳[ms]
    sMessage       : STRING(255); // 面向工程师的诊断文本
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerInflightMessage
/// 功能      : Broker QoS 在途事务表项
/// 说明      : 同一结构用于 RxInflight 与 TxInflight，方向字段明确事务语义。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerInflightMessage :
STRUCT
    xUsed            : BOOL; // 当前事务槽位是否正在使用
    xDupOnRetry      : BOOL; // 下一次重发时是否需要设置 MQTT DUP 标志
    xRouteDone       : BOOL; // 入站 QoS2 是否已经执行过一次路由，防止重复报文造成重复投递
    uiSlot           : UINT; // 事务所属客户端槽位编号[1..cnMaxClientSlots]
    uiPacketId       : UINT; // MQTT Packet Identifier，同一连接内用于确认匹配
    uiRetryCount     : UINT; // 当前事务已经重发的次数
    eDirection       : E_MqttInflightDirection; // 事务方向，区分 RxInflight 与 TxInflight 语义
    eState           : E_MqttInflightState; // 当前事务推进状态
    eQoS             : E_MqttQoS; // 当前事务对应的 QoS 等级
    udiLastActionMs  : ULINT; // 最近一次发送、确认或状态推进的系统时间戳[ms]
    udiCreatedAtMs   : ULINT; // 事务创建时间戳[ms]
    stPublish        : ST_MqttBrokerPublishFrame; // 出站重发或入站去重所需的发布帧快照
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerMetrics
/// 功能      : Broker 运行统计信息
/// 说明      : 所有计数器由顶层统一维护，供 HMI、调试器或日志系统读取。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerMetrics :
STRUCT
    udiAcceptedConnections  : UDINT; // 累计接入 TCP 客户端次数
    udiRejectedConnections  : UDINT; // 因槽位满或错误被拒绝的 TCP 客户端次数
    udiCurrentConnections   : UDINT; // 当前已占用连接槽位数量
    udiMqttSessions         : UDINT; // 当前已完成 MQTT CONNECT 的会话数量
    udiPublishReceived      : UDINT; // Broker 累计收到的 PUBLISH 数量
    udiPublishDelivered     : UDINT; // Broker 累计成功投递到订阅者队列的 PUBLISH 数量
    udiPublishDropped       : UDINT; // 因队列满、非法 Topic 或资源不足丢弃的 PUBLISH 数量
    udiSubscribeReceived    : UDINT; // 累计处理 SUBSCRIBE 请求数量
    udiUnsubscribeReceived  : UDINT; // 累计处理 UNSUBSCRIBE 请求数量
    udiPubAckSent           : UDINT; // Broker 向发布者发送 PUBACK 的累计次数
    udiPubAckReceived       : UDINT; // Broker 收到订阅者 PUBACK 的累计次数
    udiPubRecSent           : UDINT; // Broker 向发布者发送 PUBREC 的累计次数
    udiPubRecReceived       : UDINT; // Broker 收到订阅者 PUBREC 的累计次数
    udiPubRelSent           : UDINT; // Broker 向订阅者发送 PUBREL 的累计次数
    udiPubRelReceived       : UDINT; // Broker 收到发布者 PUBREL 的累计次数
    udiPubCompSent          : UDINT; // Broker 向发布者发送 PUBCOMP 的累计次数
    udiPubCompReceived      : UDINT; // Broker 收到订阅者 PUBCOMP 的累计次数
    udiRetainUpdated        : UDINT; // Retain 表累计新增或更新次数
    udiRetainCleared        : UDINT; // Retain 表累计清除次数
    udiWillPublished        : UDINT; // 因异常断线触发 Will 发布的累计次数
    udiQoS1Retries          : UDINT; // QoS1 出站消息累计重发次数
    udiQoS2Retries          : UDINT; // QoS2 出站事务累计重发次数
    udiKeepAliveTimeouts    : UDINT; // 因 KeepAlive 超时断开客户端的累计次数
    udiProtocolErrors       : UDINT; // MQTT 协议错误累计次数
    udiAuthRejected         : UDINT; // 基础认证失败被拒绝的累计次数
    udiAclRejected          : UDINT; // Topic ACL 拒绝发布或订阅的累计次数
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerProtocolAck
/// 功能      : 单连接协议优先响应队列项
/// 说明      : PUBACK、SUBACK、UNSUBACK、PINGRESP 等响应必须优先于普通 PUBLISH 投递。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerProtocolAck :
STRUCT
    xUsed        : BOOL; // 当前协议响应队列项是否有效
    ePacketType  : E_MqttPacketType; // 需要发送的 MQTT 协议响应类型
    uiPacketId   : UINT; // 响应关联的 Packet Identifier，无 PacketId 的响应为 0
    byReturnCode : BYTE; // CONNACK/SUBACK 等响应返回码，普通确认包为 0
    uiReturnCount : UINT; // SUBACK 多 Topic 返回码数量，普通响应为 0 或 1
    aReturnCodes : ARRAY[1..GVL_MqttBroker.cnMaxTopicItemsPerPacket] OF BYTE; // SUBACK 多 Topic 返回码数组
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerPublishFrame
/// 功能      : Broker 内部标准发布消息帧
/// 说明      : 编解码、路由、事务调度之间统一传递该结构，避免各层重复解析报文。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerPublishFrame :
STRUCT
    xValid        : BOOL; // 当前发布帧是否包含一条可路由的有效 MQTT PUBLISH
    uiSourceSlot  : UINT; // 发布来源客户端槽位编号，Broker 内部数组索引[1..cnMaxClientSlots]
    uiTargetSlot  : UINT; // 投递目标客户端槽位编号，路由生成后填写[1..cnMaxClientSlots]
    uiPacketId    : UINT; // MQTT Packet Identifier，QoS0 为 0，QoS1/QoS2 必须大于 0
    eQoS          : E_MqttQoS; // 当前消息实际采用的 QoS 等级
    xDup          : BOOL; // MQTT DUP 标志，TRUE 表示该消息为重发报文
    xRetain       : BOOL; // MQTT Retain 标志，TRUE 表示 Broker 应更新或投递保留消息
    uiTopicLen    : UINT; // Topic Name 有效长度[byte]
    uiPayloadLen  : UINT; // Payload 有效长度[byte]
    sTopic        : STRING(GVL_MqttBroker.cnMaxTopicLen); // MQTT Topic Name，PUBLISH 只能是主题名，不能含通配符
    sPayload      : STRING(GVL_MqttBroker.cnMaxPayloadLen); // 载荷文本缓存；首版按文本/字节兼容方式保存
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerRetainedMessage
/// 功能      : Broker Retain 保留消息表项
/// 说明      : 按 Topic Name 保存最近一条保留消息，新订阅命中后补发。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerRetainedMessage :
STRUCT
    xUsed           : BOOL; // 当前 Retain 表项是否有效
    eQoS            : E_MqttQoS; // Retain 消息保存时的 QoS 等级
    uiTopicLen      : UINT; // Topic Name 有效长度[byte]
    uiPayloadLen    : UINT; // Payload 有效长度[byte]
    udiUpdatedAtMs  : ULINT; // 最近一次更新该 Retain 表项的系统时间戳[ms]
    sTopic          : STRING(GVL_MqttBroker.cnMaxTopicLen); // Retain 消息主题名，不允许包含通配符
    sPayload        : STRING(GVL_MqttBroker.cnMaxPayloadLen); // Retain 消息载荷文本；空载荷表示应清除表项
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerSubscription
/// 功能      : Broker 全局订阅表项
/// 说明      : 订阅与连接槽位解耦保存，路由层按 Topic Filter 扫描匹配。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerSubscription :
STRUCT
    xUsed        : BOOL; // 当前订阅表项是否有效
    xActive      : BOOL; // 所属连接是否在线并允许接收投递
    uiSlot       : UINT; // 订阅所属客户端槽位编号[1..cnMaxClientSlots]
    eMaxQoS      : E_MqttQoS; // 订阅者愿意接收的最高 QoS 等级
    uiFilterLen  : UINT; // Topic Filter 有效长度[byte]
    sClientId    : STRING(GVL_MqttBroker.cnMaxClientIdLen); // 订阅创建时的 ClientID 快照，便于诊断
    sTopicFilter : STRING(GVL_MqttBroker.cnMaxTopicLen); // MQTT Topic Filter，可包含 + 或 # 通配符
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : ST_MqttBrokerTopicItem
/// 功能      : SUBSCRIBE / UNSUBSCRIBE 单个主题条目
/// 说明      : 用于第二阶段多 Topic 报文解析，每个条目独立保存过滤器和返回码。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
TYPE ST_MqttBrokerTopicItem :
STRUCT
    xUsed        : BOOL; // 当前主题条目是否有效
    sTopicFilter : STRING(GVL_MqttBroker.cnMaxTopicLen); // MQTT Topic Filter，可包含 + 或 # 通配符
    uiFilterLen  : UINT; // Topic Filter 有效长度[byte]
    eQoS         : E_MqttQoS; // SUBSCRIBE 请求的最大 QoS，UNSUBSCRIBE 时保持 QoS0
    byReturnCode : BYTE; // SUBACK 返回码，成功为 QoS 数值，失败为 16#80
END_STRUCT
END_TYPE

/// =======================================================================
/// 名称      : GVL_MqttBroker
/// 功能      : MQTT Broker 全局常量
/// 说明      : 所有容量、协议默认值和超时策略集中定义，便于 PLC 项目按资源统一裁剪。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
{attribute 'qualified_only'}
VAR_GLOBAL CONSTANT
    cnDefaultPort              : UINT  := 1883;  // Broker 默认 MQTT TCP 监听端口号
    cnMaxClientSlots           : UINT  := 8;     // PLC 侧 Broker 同时允许保持的最大客户端槽位数量
    cnMaxSubscriptions         : UINT  := 64;    // 全局订阅表最大条目数，所有客户端共享
    cnMaxRetainedMessages      : UINT  := 32;    // Retain 保留消息表最大条目数
    cnMaxRxInflight            : UINT  := 16;    // 入站 QoS>0 事务表容量，为未来 QoS2 接收去重预留
    cnMaxTxInflight            : UINT  := 32;    // 出站 QoS>0 事务表容量，为 QoS1 重发和未来 QoS2 投递预留
    cnMaxTopicLen              : UINT  := 256;   // MQTT Topic Name / Topic Filter 最大长度[byte]
    cnMaxClientIdLen           : UINT  := 128;   // MQTT ClientID 最大缓存长度[byte]
    cnMaxUsernameLen           : UINT  := 64;    // MQTT 用户名最大缓存长度[byte]
    cnMaxPasswordLen           : UINT  := 64;    // MQTT 密码最大缓存长度[byte]
    cnMaxPayloadLen            : UINT  := 1024;  // 单条消息载荷最大缓存长度[byte]
    cnRxBufferSize             : UINT  := 2048;  // 单连接 TCP 接收缓冲区容量[byte]
    cnTxBufferSize             : UINT  := 2048;  // 单连接 TCP 发送缓冲区容量[byte]
    cnMaxTopicItemsPerPacket   : UINT  := 8;     // 单个 SUBSCRIBE / UNSUBSCRIBE 报文最多解析的主题条目数
    cnMaxAuthUsers             : UINT  := 8;     // 固定用户表最大条目数，用于轻量基础认证
    cnMaxAclRules              : UINT  := 16;    // 固定 Topic 权限表最大条目数，用于轻量 ACL
    cnProtocolQueueSize        : UINT  := 8;     // 单连接协议优先队列容量，PUBACK/SUBACK/PINGRESP 等优先使用
    cnDeliveryQueueSize        : UINT  := 16;    // 单连接普通投递队列容量，PUBLISH 业务消息使用
    cnDeliveryQueueHighWater   : UINT  := 12;    // 单连接普通投递队列高水位，超过后进入慢客户端保护
    cnMaxTxFramesPerWrite      : UINT  := 8;     // 单次 TCP_Write 最多合并写出的 MQTT 控制报文帧数量；现场实测常见为 1~2 帧，保留 8 作为上限但不主动堆大突发[帧]
    cnMinTxBufferFree          : UINT  := 64;    // 批量编码时保留的发送缓冲安全余量，避免最后一帧贴边写入[byte]
    cnDiagHistorySize          : UINT  := 32;    // 诊断环形历史最大条目数
    cnDefaultKeepAlive         : UINT  := 60;    // 客户端未声明时采用的默认 KeepAlive 周期[s]
    cnKeepAliveGracePercent    : UINT  := 150;   // MQTT 3.1.1 推荐保活宽限比例，150 表示 1.5 倍
    cnWriteTimeout             : TIME  := T#2S;  // 单次 TCP 写操作最长等待时间
    cnReadIdleTimeout          : TIME  := T#50MS; // 单周期读空闲保护时间，用于避免读路径长时间占用扫描周期
    cnConnectFirstReadDelayMs  : UDINT := 20;    // 新 TCP 连接入槽后等待首包到达的短保护窗口；读错误已有连续计数保护，不再用长延迟拖慢 CONNECT[ms]
    cnConnectionInactiveGraceMs : UDINT := 3000; // NBS TCP_Connection.xActive 短暂掉 FALSE 的容忍窗口，超过才释放 MQTT 会话[ms]
    cnTcpReadMaxConsecutiveError : UINT := 3;    // TCP_Read 连续错误达到该次数才释放连接，过滤接入瞬间的短暂读错误
    cnQoS1RetryInterval        : TIME  := T#2S;  // QoS1 出站 PUBLISH 等待 PUBACK 的重发周期
    cnQoS1RetryIntervalMs      : UDINT := 2000;  // QoS1 出站 PUBLISH 等待 PUBACK 的重发周期[ms]
    cnQoS1MaxRetry             : UINT  := 3;     // QoS1 出站 PUBLISH 最大重发次数
    cnQoS2RetryInterval        : TIME  := T#2S;  // QoS2 出站 PUBLISH/PUBREL 等待确认的重发周期
    cnQoS2RetryIntervalMs      : UDINT := 2000;  // QoS2 出站 PUBLISH/PUBREL 等待确认的重发周期[ms]
    cnQoS2MaxRetry             : UINT  := 3;     // QoS2 出站事务最大重发次数
    cnMaxRouteFanoutPerScan    : UINT  := 8;     // 单扫描周期最多生成的路由投递数量，防止一次发布占满 PLC 周期
    cnMaxRetainReplayPerScan   : UINT  := 32;    // 单扫描周期最多补发的 Retain 消息数量，默认等于 Retain 表容量以保持完整补发
    cnMaxFramesPerConnectionScan : UINT := 8;    // 单连接每扫描周期最多处理的 MQTT 入站报文数量；现场高频互发测试从 4 提到 8 后实时性明显改善[帧]
    cnMaxConnectionsPerScan    : UINT  := 8;     // Broker 每扫描周期最多调度的连接槽位数量
    cnMaxRetryPerScan          : UINT  := 4;     // Broker 每扫描周期最多处理的 QoS 重发事务数量
    cnMqttProtocolLevel31      : BYTE  := 3;     // MQTT 3.1 CONNECT 可变头协议级别，协议名为 MQIsdp，部分旧客户端仍会使用
    cnMqttProtocolLevel311     : BYTE  := 4;     // MQTT 3.1.1 CONNECT 可变头协议级别
    cnMqttProtocolLevel5       : BYTE  := 5;     // MQTT 5.0 CONNECT 可变头协议级别，本库当前仅做基础兼容接入和零属性响应
    cnMqttRemainingLengthMax   : UDINT := 268435455; // MQTT Remaining Length 协议允许最大值[byte]
    cnQoS2ReservedWindow       : UINT  := 8;     // 未来 QoS2 去重窗口预留容量，首版不启用业务闭环
END_VAR

/// =======================================================================
/// 名称      : PLC_PRG
/// 功能      : MQTT Broker 应用任务入口
/// 说明      : MainTask 周期调用本程序，程序内部只保留 Broker 主实例和在线诊断变量。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
PROGRAM PLC_PRG
VAR
    fbBroker          : FB_MqttBroker; // MQTT Broker 主功能块实例，负责 TCP 监听、客户端接入、主题路由和 QoS 事务调度
    bBrokerEnable     : BOOL := TRUE; // Broker 总使能，TRUE 时启动监听并服务客户端，FALSE 时停止监听并释放运行态
    sBindIP           : STRING := '0.0.0.0'; // TCP 监听绑定地址，0.0.0.0 表示监听 PLC 所有可用网卡
    uiBrokerPort      : UINT := GVL_MqttBroker.cnDefaultPort; // MQTT Broker 监听端口，默认 1883
    eBrokerState      : E_MqttBrokerState; // Broker 当前顶层状态，便于在线监控运行阶段
    xBrokerRunning    : BOOL; // Broker 是否已经进入运行调度状态
    xBrokerError      : BOOL; // Broker 当前扫描周期是否存在监听、接入或资源类错误
    eBrokerError      : E_MqttBrokerError; // Broker 当前错误码，xBrokerError 为 FALSE 时应为 uiNoError
    sBrokerDiag       : STRING(255); // Broker 当前诊断文本
    hListenHandle     : NBS.CAA.HANDLE; // 在线调试观察：非 0 表示 TCP 监听句柄已建立
    hLastAcceptHandle : NBS.CAA.HANDLE; // 在线调试观察：最近一次接入的新连接句柄
    xTcpServerError   : BOOL; // 在线调试观察：TCP_Server 是否报错
    xTcpAcceptActive  : BOOL; // 在线调试观察：TCP_Connection 是否检测到连接
    xTcpAcceptError   : BOOL; // 在线调试观察：TCP_Connection 是否报错
    eTcpServerErrorID : NBS.ERROR; // 在线调试观察：TCP_Server 原始错误码
    eTcpAcceptErrorID : NBS.ERROR; // 在线调试观察：TCP_Connection 原始错误码
    uiAcceptFreeSlot  : UINT; // 在线调试观察：最近一次接入扫描发现的空闲槽位，0 表示槽位已满
    uiActiveSlotCount : UINT; // 在线调试观察：最近一次接入扫描统计到的活动槽位数量[个]
    xLastCleanupValid : BOOL; // 在线调试观察：Broker 是否已经锁存过最近一次槽位清理前状态
    uiLastCleanupSlot : UINT; // 在线调试观察：最近一次被清理的连接槽位编号[1..cnMaxClientSlots]
    udiLastCleanupMs  : ULINT; // 在线调试观察：最近一次连接槽位被清理的系统时间戳[ms]
    stLastCleanupSnapshot : ST_MqttBrokerConnectionSnapshot; // 在线调试观察：最近一次连接槽位释放前的完整状态快照
    uiDiagHistoryCount : UINT; // 在线调试观察：当前诊断环形历史中已经写入的有效条目数量[条]
END_VAR

// === IMPLEMENTATION ===
fbBroker(
    bEnable           := bBrokerEnable,
    sBindIP           := sBindIP,
    uiPort            := uiBrokerPort,
    eState            => eBrokerState,
    xRunning          => xBrokerRunning,
    xError            => xBrokerError,
    eLastError        => eBrokerError,
    sDiagMsg          => sBrokerDiag,
    hListenHandle     => hListenHandle,
    hLastAcceptHandle => hLastAcceptHandle,
    xTcpServerError   => xTcpServerError,
    xTcpAcceptActive  => xTcpAcceptActive,
    xTcpAcceptError   => xTcpAcceptError,
    eTcpServerErrorID => eTcpServerErrorID,
    eTcpAcceptErrorID => eTcpAcceptErrorID,
    uiAcceptFreeSlot  => uiAcceptFreeSlot,
    uiActiveSlotCount => uiActiveSlotCount,
    xLastCleanupValid => xLastCleanupValid,
    uiLastCleanupSlot => uiLastCleanupSlot,
    udiLastCleanupMs  => udiLastCleanupMs,
    stLastCleanupSnapshot => stLastCleanupSnapshot,
    uiDiagHistoryCount => uiDiagHistoryCount);

/// =======================================================================
/// 名称      : PRG_MqttBrokerDemo
/// 功能      : MQTT Broker 最小运行示例
/// 说明      : 在 PLC 应用任务中周期调用本程序即可启动轻量 Broker。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V1.0
/// =======================================================================
PROGRAM PRG_MqttBrokerDemo
VAR
    fbBroker : FB_MqttBroker; // MQTT Broker 主功能块实例，负责监听、接入、路由和事务调度
    bEnable  : BOOL := TRUE; // 示例总使能，TRUE 时启动 Broker，FALSE 时停机释放运行态
END_VAR

// === IMPLEMENTATION ===
fbBroker(
    bEnable := bEnable,
    sBindIP := '0.0.0.0',
    uiPort := GVL_MqttBroker.cnDefaultPort);
