源码加更04_CONNECT、PING、DISCONNECT 会话生命周期

这一篇完整公开 MQTT 会话建立、CONNACK 处理、心跳和断开的代码。它对应工业现场最常见的连不上、心跳超时和断线重连问题。

适合谁收藏

正在对照 CONNECT/CONNACK 十六进制报文和 ST 代码的读者。
需要排查 KeepAlive、PINGRESP 和 DISCONNECT 收口的工程师。
想看 MQTT 3.1.1/5.0 版本边界如何落到变量的人。

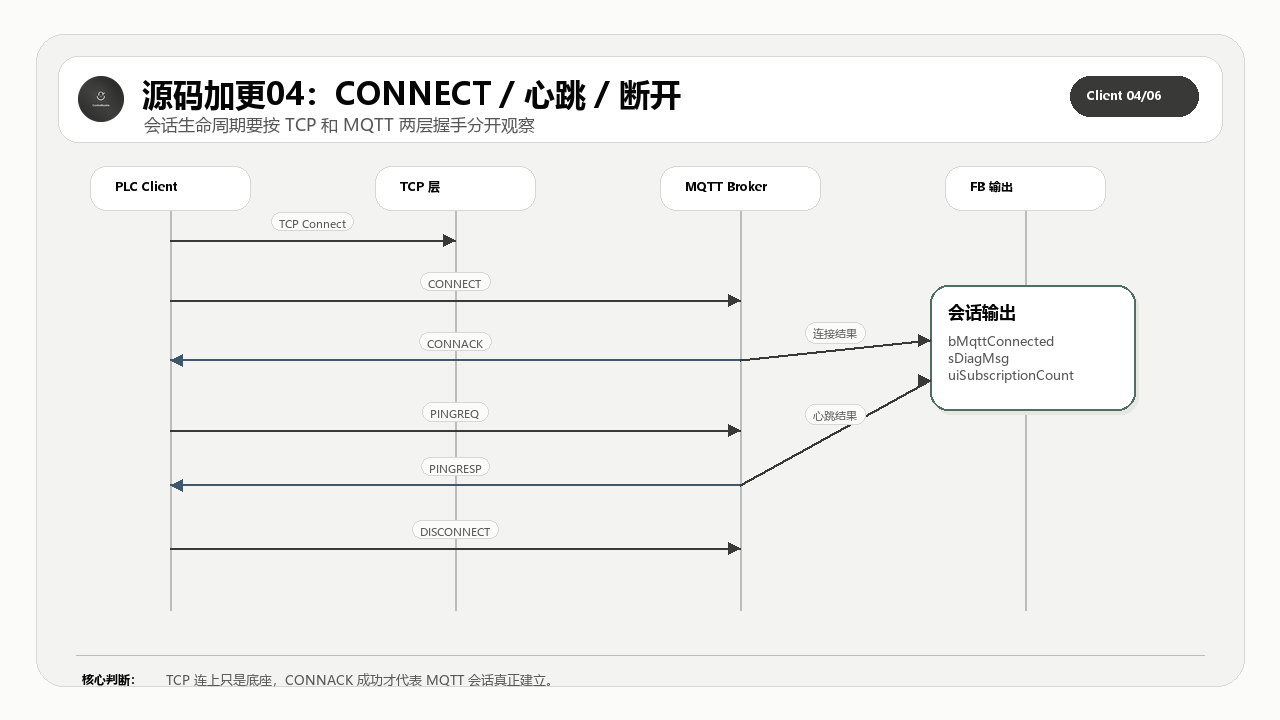

本篇核心图

读图重点：先看源码对象之间的职责边界，再看数据、状态和错误如何沿着调用链流动。源码加更不是把文件名列出来，而是把完整代码、工程意图和验证口径一起讲清楚。

先给结论

会话生命周期只有三件事：正确建立、持续保活、明确断开。任何一步含糊，现场就会把错误统一叫成“掉线”。

从理论到代码实现链路

MQTT 标准给的是报文类型、固定头、可变头、载荷、QoS 交互和会话语义；PLC 工程真正要解决的是周期扫描、缓冲区长度、错误锁存、在线变量、连接重入和现场可诊断性。

所以这套开源实现不能只按协议章节拆，也不能只按文件名拆。正确读法是把标准约束翻译成程序对象：入口程序负责给命令和观测点，GVL 和 DUT 定义容量与数据模型，主功能块负责调度状态机，构建方法负责出站报文，处理方法负责入站报文，辅助方法负责长度、队列、事务、主题和诊断边界。

本篇完整公开 CONNECT、PINGREQ、DISCONNECT 构建和 CONNACK/PINGRESP 处理方法。

再往下一层看，这里其实有两条线同时存在。第一条是协议线：固定头、Remaining Length、PacketId、QoS、Topic、Payload 和 Reason Code 必须能按 MQTT 规则组合起来。第二条是 PLC 工程线：每个周期只能推进有限步骤，所有中间状态都要能被在线变量观察，所有错误都要能被锁存并归类，所有缓冲区长度都要在写入前被检查。

这就是源码加更必须完整公开的原因。只给几段核心片段，读者最多能看懂某个判断；把完整对象放出来，读者才能看到对象之间如何传递状态、长度、错误和诊断信息。完整源码讲解不是为了堆代码，而是为了让读者能从标准约束一路追到可运行的 ST 对象，再从现场现象反向定位到具体边界。

本篇公开的完整源码范围

序号	源码对象	讲解重点
1	`M_BuildConnectPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
2	`M_BuildPingReqPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
3	`M_BuildDisconnectPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
4	`M_HandleConnAck.st`	入站报文处理，把 MQTT 响应落到状态和诊断
5	`M_HandlePingResp.st`	入站报文处理，把 MQTT 响应落到状态和诊断

怎么读这些源码

第一遍只看对象职责：这个文件解决哪一层问题，是入口、模型、状态、构建、接收、事务，还是诊断。

第二遍看边界变量：长度、索引、PacketId、QoS、状态枚举、错误码、缓冲区水位和在线观测量。PLC 通信代码最怕的是“能跑但不可诊断”，所以每个关键对象都要问一句：现场出问题时，我能不能从它留下的变量看出原因。

第三遍再看具体语句。源码全部公开，不等于读者要从第一行顺序读到最后一行。更稳的方式是用图和表先建立地图，再回到完整代码里确认每个边界确实落地。

工程验证路径

验证时依次看 CONNECT 报文长度、CONNACK 返回码、心跳周期和断开状态是否收口。

本篇完整开源代码

完整代码 1：M_BuildConnectPacket.st

这一段完整公开 M_BuildConnectPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildConnectPacket
/// 功能      : 构建 CONNECT 发送报文
/// 说明      : 按 MQTT 3.1.1/5.0 规则组装 CONNECT 报文并写入发送缓冲区。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildConnectPacket : BOOL
VAR
    uiPos               : UINT := 0;                                        // 当前写入发送缓冲区的位置偏移[byte]
    uiVarHeaderLen      : UINT;                                             // CONNECT 可变报头总长度[byte]
    uiPayloadLen        : UINT;                                             // CONNECT 载荷总长度[byte]
    uiRemainingLen      : UINT;                                             // 写入固定报头中的 Remaining Length 值[byte]
    uiPropsLen          : UINT;                                             // MQTT 5.0 CONNECT 属性区总长度[byte]
    i                   : DINT;                                             // 清空发送缓冲区时使用的循环索引
    byConnectFlags      : BYTE;                                             // 即将写入 CONNECT 报文的连接标志字节
    uiTopicAliasMax     : UINT;                                             // 客户端告诉 Broker“我最多能接收多少个主题别名编号”
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护
IF SIZEOF(aTxBuf) < 256 THEN
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

IF (sPassword <> '') AND (sUsername = '') THEN
    M_SetError(
        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),
        sMessage := 'Password requires username');
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

IF (NOT bWillFlag) AND ((sWillTopic <> '') OR (sWillMessage <> '')) THEN
    M_SetError(
        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),
        sMessage := 'Will fields require Will Flag');
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

IF (bWillRetain OR (eWillQoS <> E_MqttQoS.byQoS0)) AND (NOT bWillFlag) THEN
    M_SetError(
        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),
        sMessage := 'Invalid will flag combination');
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

IF bWillFlag AND (sWillTopic = '') THEN
    M_SetError(
        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),
        sMessage := 'Will topic is required');
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区，避免数据干扰
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

/// =======================================================================
/// 长度计算
/// =======================================================================
// 可变报头长度: 协议名(6) + 协议版本(1) + 连接标志(1) + 保持连接(2)
uiVarHeaderLen := 10;

// MQTT 5.0: 连接属性长度
uiPropsLen := 0;
IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // Session Expiry Interval (4字节值 + 1字节标识符)
    IF udiSessionExpiry > 0 THEN
        uiPropsLen := uiPropsLen + 5;
    END_IF
    // Receive Maximum (2字节值 + 1字节标识符)
    uiPropsLen := uiPropsLen + 3;
    // Maximum Packet Size (4字节值 + 1字节标识符)
    uiPropsLen := uiPropsLen + 5;
    // Topic Alias Maximum (2字节值 + 1字节标识符)
    uiPropsLen := uiPropsLen + 3;
    // Request Problem Information (1字节值 + 1字节标识符)
    uiPropsLen := uiPropsLen + 2;
    // Request Response Information (1字节值 + 1字节标识符)
    IF bRequestResponseInfo THEN
        uiPropsLen := uiPropsLen + 2;
    END_IF
    // 属性长度字段的编码长度
    IF uiPropsLen < 128 THEN
        uiVarHeaderLen := uiVarHeaderLen + 1 + uiPropsLen;                  //1字节属性长度
    ELSE
        uiVarHeaderLen := uiVarHeaderLen + 2 + uiPropsLen;                  //2字节属性长度
    END_IF
END_IF

// 计算 CONNECT 载荷总长度
uiPayloadLen := TO_UINT(2 + LEN(sClientID));                                    //Client ID
IF sUsername <> '' THEN
    uiPayloadLen := uiPayloadLen + TO_UINT(2 + LEN(sUsername));
END_IF
IF sPassword <> '' THEN
    uiPayloadLen := uiPayloadLen + TO_UINT(2 + LEN(sPassword));
END_IF
IF bWillFlag THEN
    IF eVersion = E_MqttVersion.byMqttVersion50 THEN
        uiPayloadLen := uiPayloadLen + 1;
    END_IF
    uiPayloadLen := uiPayloadLen + TO_UINT(2 + LEN(sWillTopic) + 2 + LEN(sWillMessage));
END_IF

IF uiReceiveMax = 0 THEN
    M_SetError(
        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),
        sMessage := 'Receive Maximum must not be zero');
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

IF udMaxPacketSize = 0 THEN
    M_SetError(
        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),
        sMessage := 'Maximum Packet Size must not be zero');
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

// 计算 Remaining Length 值
uiRemainingLen := uiVarHeaderLen + uiPayloadLen;

// 缓冲区长度检查
IF uiRemainingLen + 5 > SIZEOF(aTxBuf) THEN
    M_BuildConnectPacket := FALSE;
    RETURN;
END_IF

/// =======================================================================
/// 创建报文
/// =======================================================================
uiPos := 0;

// ****************** 固定报文头 = 报文类型 + Remaining Length ******************
// 报文类型
aTxBuf[0] := E_MqttPacketType.byConnect;
uiPos := uiPos + 1;

// Remaining Length 值
uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));

// ****************** 可变报文头 = 协议名(6) + 协议版本(1) + 连接标志(1) + 保持连接(2) ******************
// 协议名："MQTT"
aTxBuf[uiPos] := 0;                                                         //长度高字节MSB
uiPos := uiPos + 1;
aTxBuf[uiPos] := 4;                                                         //长度低字节LSB
uiPos := uiPos + 1;
aTxBuf[uiPos] := 77;                                                            // 'M'
uiPos := uiPos + 1;
aTxBuf[uiPos] := 81;                                                            // 'Q'
uiPos := uiPos + 1;
aTxBuf[uiPos] := 84;                                                            // 'T'
uiPos := uiPos + 1;
aTxBuf[uiPos] := 84;                                                            // 'T'
uiPos := uiPos + 1;

// 协议版本（根据eVersion选择）
IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    aTxBuf[uiPos] := 5;                                                     //MQTT 5.0
ELSE
    aTxBuf[uiPos] := 4;                                                     //MQTT 3.1.1
END_IF
uiPos := uiPos + 1;

// 连接标志
byConnectFlags :=
        (BOOL_TO_BYTE(FALSE) * 1) OR                                            //Bit 0: Reserved。服务端必须验证保留标志位是否为0
        (BOOL_TO_BYTE(bCleanSession) * 2) OR                                    //Bit 1: Clean Session
        (BOOL_TO_BYTE(bWillFlag AND sWillTopic <> '') * 4) OR                   //Bit 2: Will Flag
        (BOOL_TO_BYTE(eWillQoS = 1 OR eWillQoS = 3) * 8) OR                 //Bit 3: Will QoS低位
        (BOOL_TO_BYTE(eWillQoS = 2 OR eWillQoS = 3) * 16) OR                    //Bit 4: Will QoS高位
        (BOOL_TO_BYTE(bWillFlag AND bWillRetain) * 32) OR                       //Bit 5: Will Retain
        (BOOL_TO_BYTE(sPassword <> '') * 64) OR                             //Bit 6: Password Flag
        (BOOL_TO_BYTE(sUsername <> '') * 128);                                  //Bit 7: Username Flag
aTxBuf[uiPos] := byConnectFlags;
uiPos := uiPos + 1;

// 保持连接
aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiKeepAlive, 8));                         //KeepAlive高字节
uiPos := uiPos + 1;
aTxBuf[uiPos] := UINT_TO_BYTE(uiKeepAlive AND 16#FF);                           //KeepAlive低字节
uiPos := uiPos + 1;

// ****************** MQTT 5.0: 连接属性 ******************
IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // 属性长度（可变字节编码）
    IF uiPropsLen < 128 THEN
        aTxBuf[uiPos] := TO_BYTE(uiPropsLen);
        uiPos := uiPos + 1;
    ELSE
        aTxBuf[uiPos] := TO_BYTE((uiPropsLen / 128) OR 16#80);
        uiPos := uiPos + 1;
        aTxBuf[uiPos] := TO_BYTE(uiPropsLen MOD 128);
        uiPos := uiPos + 1;
    END_IF

    // Session Expiry Interval
    IF udiSessionExpiry > 0 THEN
        aTxBuf[uiPos] := GVL_Mqtt.cnPropSessionExpiry;  uiPos := uiPos + 1;
        aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udiSessionExpiry, 24) AND 16#FF);    uiPos := uiPos + 1;
        aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udiSessionExpiry, 16) AND 16#FF);    uiPos := uiPos + 1;
        aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udiSessionExpiry, 8) AND 16#FF); uiPos := uiPos + 1;
        aTxBuf[uiPos] := UDINT_TO_BYTE(udiSessionExpiry AND 16#FF);         uiPos := uiPos + 1;
    END_IF

    // Receive Maximum
    aTxBuf[uiPos] := GVL_Mqtt.cnPropReceiveMaximum; uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiReceiveMax, 8));    uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiReceiveMax AND 16#FF);  uiPos := uiPos + 1;

    // Maximum Packet Size
    aTxBuf[uiPos] := GVL_Mqtt.cnPropMaxPacketSize;  uiPos := uiPos + 1;
    aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udMaxPacketSize, 24) AND 16#FF); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udMaxPacketSize, 16) AND 16#FF); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UDINT_TO_BYTE(SHR(udMaxPacketSize, 8) AND 16#FF);  uiPos := uiPos + 1;
    aTxBuf[uiPos] := UDINT_TO_BYTE(udMaxPacketSize AND 16#FF);          uiPos := uiPos + 1;

    // Topic Alias Maximum
    uiTopicAliasMax := GVL_Mqtt.cnMaxTopicAlias;
    aTxBuf[uiPos] := GVL_Mqtt.cnPropTopicAliasMax;  uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiTopicAliasMax, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiTopicAliasMax AND 16#FF); uiPos := uiPos + 1;

    // Request Problem Information
    aTxBuf[uiPos] := GVL_Mqtt.cnPropRequestProblemInfo; uiPos := uiPos + 1;
    aTxBuf[uiPos] := BOOL_TO_BYTE(bRequestProblemInfo);             uiPos := uiPos + 1;

    // Request Response Information
    IF bRequestResponseInfo THEN
        aTxBuf[uiPos] := GVL_Mqtt.cnPropRequestResponseInfo; uiPos := uiPos + 1;
        aTxBuf[uiPos] := 1; uiPos := uiPos + 1;
    END_IF
END_IF

// ****************** 载荷 = 客户端标识符 + 遗嘱主题 + 遗嘱消息 + 用户名 + 密码 ******************
// 客户端标识符
uiPos := uiPos + M_AppendString(sClientID, ADR(aTxBuf[uiPos]));

// 遗嘱主题 + 遗嘱消息
IF bWillFlag THEN
    IF eVersion = E_MqttVersion.byMqttVersion50 THEN
        aTxBuf[uiPos] := 0;
        uiPos := uiPos + 1;
    END_IF
    uiPos := uiPos + M_AppendString(sWillTopic, ADR(aTxBuf[uiPos]));
    uiPos := uiPos + M_AppendString(sWillMessage, ADR(aTxBuf[uiPos]));
END_IF

// 用户名
IF sUsername <> '' THEN
    uiPos := uiPos + M_AppendString(sUsername, ADR(aTxBuf[uiPos]));
END_IF

// 密码
IF sPassword <> '' THEN
    uiPos := uiPos + M_AppendString(sPassword, ADR(aTxBuf[uiPos]));
END_IF

uiTxLength := uiPos;                                                            //需要发送的报文总字节数
M_BuildConnectPacket := TRUE;

完整代码 2：M_BuildPingReqPacket.st

这一段完整公开 M_BuildPingReqPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildPingReqPacket
/// 功能      : 构建 PINGREQ 发送报文
/// 说明      : 生成 MQTT 心跳请求固定报文头并更新发送长度。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildPingReqPacket : BOOL
VAR
    uiPos               : UINT := 0;                                        // 当前写入发送缓冲区的位置偏移[byte]
    i                   : DINT;                                             // 清空发送缓冲区时使用的循环索引
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护
IF SIZEOF(aTxBuf) < 2 THEN
    M_BuildPingReqPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区，避免数据干扰
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

/// =======================================================================
/// 创建报文
/// =======================================================================
uiPos := 0;

// ****************** 固定报文头 = 报文类型 + Remaining Length ******************
// 报文类型
aTxBuf[0] := E_MqttPacketType.byPingReq;
uiPos := uiPos + 1;

// Remaining Length: 0
aTxBuf[uiPos] := 0;
uiPos := uiPos + 1;

uiTxLength := uiPos;                                                            //需要发送的报文总字节数
M_BuildPingReqPacket := TRUE;
;

完整代码 3：M_BuildDisconnectPacket.st

这一段完整公开 M_BuildDisconnectPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildDisconnectPacket
/// 功能      : 构建 DISCONNECT 发送报文
/// 说明      : 根据 MQTT 版本生成断开连接报文并更新发送长度。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildDisconnectPacket : BOOL
VAR
    uiPos               : UINT := 0;                                        // 当前写入发送缓冲区的位置偏移[byte]
    uiRemainingLen      : UINT;                                             // 写入固定报头中的 Remaining Length 值[byte]
    i                   : DINT;                                             // 清空发送缓冲区时使用的循环索引
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护
IF SIZEOF(aTxBuf) < 4 THEN
    M_BuildDisconnectPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区，避免数据干扰
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

/// =======================================================================
/// 创建报文
/// =======================================================================
uiPos := 0;

IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // MQTT 5.0: DISCONNECT包含Reason Code和属性
    uiRemainingLen := 2;                                                        //Reason Code(1) + 属性长度(1)

    // 报文类型
    aTxBuf[0] := E_MqttPacketType.byDisconnect;
    uiPos := 1;

    // Remaining Length 值
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));

    // Reason Code: 0x00 = Normal disconnection
    aTxBuf[uiPos] := 16#00;
    uiPos := uiPos + 1;

    // 属性长度: 0（无属性）
    aTxBuf[uiPos] := 0;
    uiPos := uiPos + 1;
ELSE
    // MQTT 3.1.1: 固定报文头(2字节)
    aTxBuf[0] := E_MqttPacketType.byDisconnect;
    // BUG-02修复: 原代码 aTxBuf[0] := 0 覆盖了报文类型，改为 aTxBuf[1] := 0
    aTxBuf[1] := 0;
    uiPos := 2;
END_IF

uiTxLength := uiPos;                                                            //需要发送的报文总字节数
M_BuildDisconnectPacket := TRUE;
;

完整代码 4：M_HandleConnAck.st

这一段完整公开 M_HandleConnAck.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_HandleConnAck
/// 功能      : 处理 CONNACK 接收报文
/// 说明      : 解析连接确认结果与服务器属性，成功后清除等待确认状态。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.1
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HandleConnAck : BOOL
VAR
    byReasonCode            : BYTE;  // CONNACK 原因码
    byConnAckFlags          : BYTE;  // CONNACK 标志位
    uiPropsLen              : UINT;  // 属性总长度
    uiPropertyHeaderBytes   : UINT;  // 解析 CONNACK 属性长度这个 VBI 字段实际消耗的字节数[byte]
    uiPropsStart            : UINT;  // 属性起始偏移
    uiPropsEnd              : UINT;  // 属性结束偏移
    uiPos                   : UINT;  // 当前解析偏移
    byPropId                : BYTE;  // 当前属性标识符
    uiLoopGuard             : UINT;  // 解析属性列表时的循环保护计数器，防止异常报文卡死状态机
END_VAR

// === IMPLEMENTATION ===
/// 先检查当前缓冲区里是否至少有一帧最小 CONNACK，
/// 并确认我们现在确实处在“等待 CONNACK”这个会话阶段。
IF uiRxLength < 4 THEN
    M_HandleConnAck := FALSE;
    RETURN;
END_IF

IF NOT xWaitingForAck OR aRxBuf[0] <> byExpectedMsgType THEN
    M_HandleConnAck := FALSE;
    RETURN;
END_IF

byConnAckFlags := aRxBuf[2];

/// CONNACK 标志位除 Session Present 外其余位都必须为 0。
IF (byConnAckFlags AND 16#FE) <> 0 THEN
    sDiagMsg := 'Invalid CONNACK flags';
    M_HandleConnAck := FALSE;
    RETURN;
END_IF

IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    byReasonCode := aRxBuf[3];
ELSE
    byReasonCode := aRxBuf[3];
END_IF

/// 原因码非 0 代表建连被拒绝。
/// 这里不仅要翻译成可读诊断，还要消费掉当前失败 CONNACK，
/// 避免下一次重新连接时又把旧失败报文重复判一次。
IF byReasonCode <> 0 THEN
    IF eVersion = E_MqttVersion.byMqttVersion50 THEN
        CASE byReasonCode OF
            E_MqttReasonCode.byUnsupportedProtocolVersion: sDiagMsg := 'Protocol version not supported';
            E_MqttReasonCode.byClientIdentifierInvalid: sDiagMsg := 'Client identifier invalid';
            E_MqttReasonCode.byBadUserNamePassword: sDiagMsg := 'Bad username or password';
            E_MqttReasonCode.byNotAuthorized: sDiagMsg := 'Not authorized';
            E_MqttReasonCode.byServerUnavailable: sDiagMsg := 'Server unavailable';
            E_MqttReasonCode.byServerBusy: sDiagMsg := 'Server busy';
            E_MqttReasonCode.byBanned: sDiagMsg := 'Banned';
            E_MqttReasonCode.byServerShuttingDown: sDiagMsg := 'Server shutting down';
            E_MqttReasonCode.byBadAuthMethod: sDiagMsg := 'Bad authentication method';
            E_MqttReasonCode.byQuotaExceeded: sDiagMsg := 'Quota exceeded';
            E_MqttReasonCode.byRetainNotSupported: sDiagMsg := 'Retain not supported';
            E_MqttReasonCode.byQosNotSupported: sDiagMsg := 'QoS not supported';
            E_MqttReasonCode.byUseAnotherServer: sDiagMsg := 'Use another server';
            E_MqttReasonCode.byServerMoved: sDiagMsg := 'Server moved';
        ELSE
            sDiagMsg := CONCAT('CONNACK reason code: ', BYTE_TO_STRING(byReasonCode));
        END_CASE
    ELSE
        CASE byReasonCode OF
            1: sDiagMsg := 'Unacceptable protocol version';
            2: sDiagMsg := 'Identifier rejected';
            3: sDiagMsg := 'Server unavailable';
            4: sDiagMsg := 'Bad username or password';
            5: sDiagMsg := 'Not authorized';
        ELSE
            sDiagMsg := CONCAT('CONNACK return code: ', BYTE_TO_STRING(byReasonCode));
        END_CASE
    END_IF
    uiRxLength := 0;
    xWaitingForAck := FALSE;
    M_HandleConnAck := FALSE;
    RETURN;
END_IF

/// 先把服务端能力恢复到“默认全开”假设，
/// 再根据 MQTT 5.0 属性逐项覆盖，这样缺省属性也能得到合理值。
uiServerReceiveMax := GVL_Mqtt.cnDefaultReceiveMax;
byServerMaxQoS := TO_BYTE(E_MqttQoS.byQoS2);
bServerRetainAvailable := TRUE;
udServerMaxPacketSize := GVL_Mqtt.cnMaxPacketSize;
uiServerTopicAliasMax := 0;
uiSendQuota := GVL_Mqtt.cnDefaultReceiveMax;
bServerWildcardSubAvail := TRUE;
bServerSubIdAvail := TRUE;
bServerSharedSubAvail := TRUE;

IF eVersion = E_MqttVersion.byMqttVersion50 AND uiRxLength >= 5 THEN
    uiPos := 4;
    uiPropertyHeaderBytes := M_DecodeRemainingLength(pBuffer := ADR(aRxBuf[uiPos]), uiLength => uiPropsLen);
    IF uiPropertyHeaderBytes = 0 THEN
        M_HandleConnAck := FALSE;
        RETURN;
    END_IF
    uiPos := uiPos + uiPropertyHeaderBytes;
    uiPropsStart := uiPos;
    uiPropsEnd := uiPropsStart + uiPropsLen;
    IF uiPropsEnd > uiRxLength THEN
        M_HandleConnAck := FALSE;
        RETURN;
    END_IF
    uiLoopGuard := 0;

    /// 这里只解析当前客户端已经真正使用的 CONNACK 属性，
    /// 例如 Receive Maximum、Max QoS、Retain Available、Topic Alias 等。
    WHILE uiPos < uiPropsEnd AND uiPos < uiRxLength AND uiLoopGuard < GVL_Mqtt.cnMaxPropertyLoop DO
        byPropId := aRxBuf[uiPos];
        uiPos := uiPos + 1;

        CASE byPropId OF
            GVL_Mqtt.cnPropReceiveMaximum:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiServerReceiveMax := SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]);
                IF uiServerReceiveMax = 0 THEN
                    sDiagMsg := 'Receive Maximum must not be zero';
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2;

            GVL_Mqtt.cnPropMaxQoS:
                IF uiPos >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                byServerMaxQoS := aRxBuf[uiPos];
                IF byServerMaxQoS > TO_BYTE(E_MqttQoS.byQoS2) THEN
                    sDiagMsg := 'Server Max QoS is invalid';
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 1;

            GVL_Mqtt.cnPropRetainAvailable:
                IF uiPos >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                bServerRetainAvailable := BYTE_TO_BOOL(aRxBuf[uiPos]);
                uiPos := uiPos + 1;

            GVL_Mqtt.cnPropMaxPacketSize:
                IF uiPos + 3 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                udServerMaxPacketSize := SHL(BYTE_TO_UDINT(aRxBuf[uiPos]), 24) OR SHL(BYTE_TO_UDINT(aRxBuf[uiPos + 1]), 16) OR SHL(BYTE_TO_UDINT(aRxBuf[uiPos + 2]), 8) OR BYTE_TO_UDINT(aRxBuf[uiPos + 3]);
                IF udServerMaxPacketSize = 0 THEN
                    sDiagMsg := 'Server Maximum Packet Size must not be zero';
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 4;

            GVL_Mqtt.cnPropTopicAliasMax:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiServerTopicAliasMax := SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]);
                uiPos := uiPos + 2;

            GVL_Mqtt.cnPropReasonString:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));

            GVL_Mqtt.cnPropServerKeepAlive:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiKeepAlive := SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]);
                uiPos := uiPos + 2;

            GVL_Mqtt.cnPropAssignedClientId:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));

            GVL_Mqtt.cnPropAuthMethod,
            GVL_Mqtt.cnPropAuthData,
            GVL_Mqtt.cnPropServerReference:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));

            GVL_Mqtt.cnPropResponseInfo:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));

            GVL_Mqtt.cnPropUserProperty:
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));
                IF uiPos + 1 >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 2 + (SHL(BYTE_TO_UINT(aRxBuf[uiPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPos + 1]));

            GVL_Mqtt.cnPropWildcardSubAvail,
            GVL_Mqtt.cnPropSubIdAvail,
            GVL_Mqtt.cnPropSharedSubAvail:
                IF uiPos >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                CASE byPropId OF
                    GVL_Mqtt.cnPropWildcardSubAvail:
                        bServerWildcardSubAvail := BYTE_TO_BOOL(aRxBuf[uiPos]);
                    GVL_Mqtt.cnPropSubIdAvail:
                        bServerSubIdAvail := BYTE_TO_BOOL(aRxBuf[uiPos]);
                    GVL_Mqtt.cnPropSharedSubAvail:
                        bServerSharedSubAvail := BYTE_TO_BOOL(aRxBuf[uiPos]);
                END_CASE
                uiPos := uiPos + 1;

            GVL_Mqtt.cnPropRequestProblemInfo,
            GVL_Mqtt.cnPropRequestResponseInfo:
                IF uiPos >= uiPropsEnd THEN
                    M_HandleConnAck := FALSE;
                    RETURN;
                END_IF
                uiPos := uiPos + 1;

        ELSE
            M_HandleConnAck := FALSE;
            RETURN;
        END_CASE

        uiLoopGuard := uiLoopGuard + 1;
    END_WHILE
END_IF

/// 到这里说明本帧 CONNACK 已完整消费，可以清掉等待态和接收缓存。
uiRxLength := 0;
xWaitingForAck := FALSE;

/// MQTT 5.0 下，服务端的 Receive Maximum 决定了我们允许并发挂起多少条出站 QoS>0 消息。
IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    uiSendQuota := uiServerReceiveMax;
END_IF

/// Session Present / Clean Session 共同决定“这次连上后是否需要自动补订本地订阅意图”。
IF NOT bCleanSession THEN
    IF (byConnAckFlags AND GVL_Mqtt.cnConnAckSessionPresent) = 0 THEN
        M_InflightClear();
        IF uiSubscriptionCount > 0 THEN
            bRestoreSubscriptions := TRUE;
            uiRestoreSubscriptionIndex := 0;
        ELSE
            bRestoreSubscriptions := FALSE;
        END_IF
        sActiveSubTopic := '';
        eActiveSubQoS := E_MqttQoS.byQoS0;
        udiActiveSubscriptionId := 0;
        bActiveSubscribeRestore := FALSE;
    ELSE
        bRestoreSubscriptions := FALSE;
        uiRestoreSubscriptionIndex := 0;
    END_IF
ELSE
    M_InflightClear();
    IF uiSubscriptionCount > 0 THEN
        bRestoreSubscriptions := TRUE;
        uiRestoreSubscriptionIndex := 0;
    ELSE
        bRestoreSubscriptions := FALSE;
        uiRestoreSubscriptionIndex := 0;
    END_IF
    sActiveSubTopic := '';
    eActiveSubQoS := E_MqttQoS.byQoS0;
    udiActiveSubscriptionId := 0;
    bActiveSubscribeRestore := FALSE;
END_IF

/// Topic Alias 映射属于会话态缓存，连上新会话后统一从空表重新建立。
M_TopicAliasClear();

M_HandleConnAck := TRUE;

完整代码 5：M_HandlePingResp.st

这一段完整公开 M_HandlePingResp.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_HandlePingResp
/// 功能      : 兼容桩方法，保留 PINGRESP 旧接口
/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HandlePingResp : BOOL

// === IMPLEMENTATION ===
// 逻辑已移至M_ProcessReceive
M_HandlePingResp := FALSE;

这一篇你最该记住的几句话

源码加更不是片段展示，而是完整源码对象公开讲解。
先建立对象地图，再读状态、报文和事务，现场调试才不会迷路。
判断源码成熟度，不只看功能是否实现，还要看边界、错误和在线观测量是否闭环。

系列导航

系列定位：MqttClient 系列教程，源码加更阶段，第 14 篇 / 共 16 篇
上一篇：源码加更03
下一篇：源码加更05

适合谁收藏

本篇核心图

先给结论

从理论到代码实现链路

本篇公开的完整源码范围

怎么读这些源码

工程验证路径

本篇完整开源代码

完整代码 1：M_BuildConnectPacket.st

完整代码 2：M_BuildPingReqPacket.st

完整代码 3：M_BuildDisconnectPacket.st

完整代码 4：M_HandleConnAck.st

完整代码 5：M_HandlePingResp.st

这一篇你最该记住的几句话

系列导航

评论区预留
