源码加更06_接收分发、QoS 事务和诊断闭环

这一篇完整公开接收分发、QoS ACK、Inflight 事务、QoS2 入站表、Topic Alias 和消息记录方法。这是 MQTT Client 现场稳定性的收口层。

适合谁收藏

正在排查 QoS1/QoS2 超时、重发、ACK 对不上的工程师。
需要理解为什么 M_ProcessReceive 不能只等单一响应的读者。
想把事务表、诊断和现场观测量连起来的 PLC 开发者。

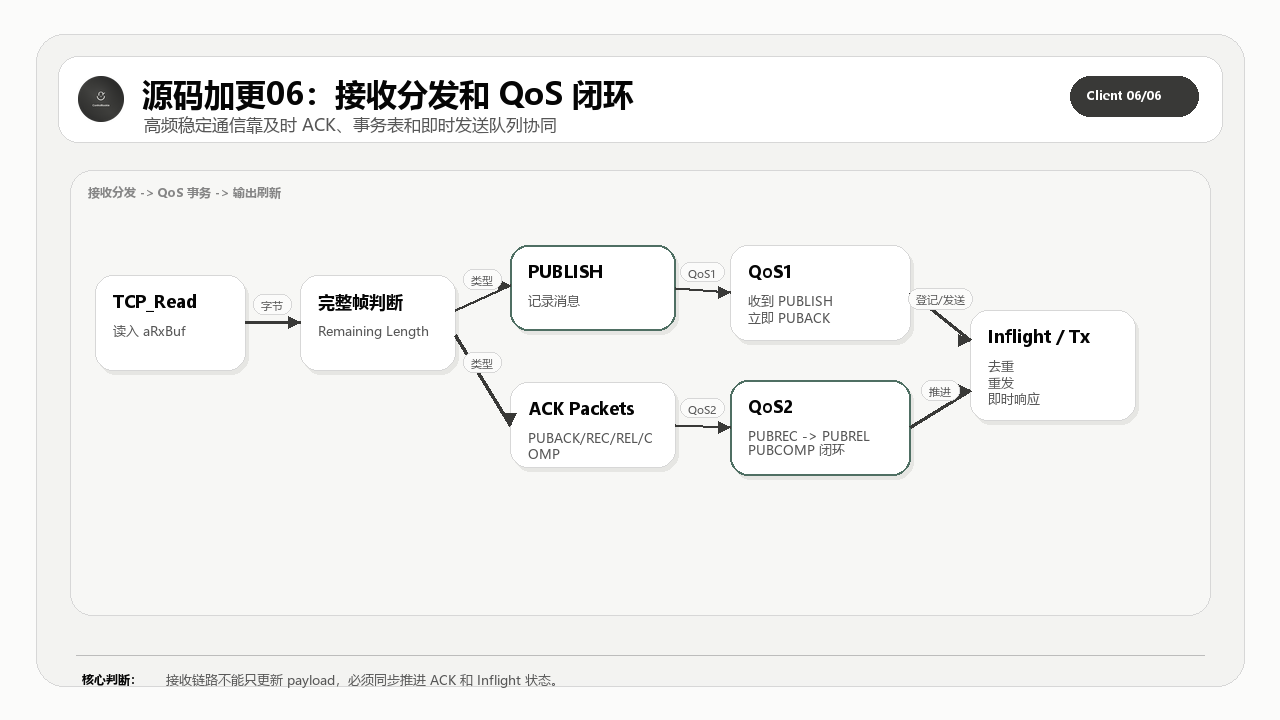

本篇核心图

读图重点：先看源码对象之间的职责边界，再看数据、状态和错误如何沿着调用链流动。源码加更不是把文件名列出来，而是把完整代码、工程意图和验证口径一起讲清楚。

先给结论

高频 MQTT 通信的难点不是能不能收到报文，而是接收后能不能正确分发、ACK、记录和超时收口。这层一乱，状态机就会被在途事务拖死。

从理论到代码实现链路

MQTT 标准给的是报文类型、固定头、可变头、载荷、QoS 交互和会话语义；PLC 工程真正要解决的是周期扫描、缓冲区长度、错误锁存、在线变量、连接重入和现场可诊断性。

所以这套开源实现不能只按协议章节拆，也不能只按文件名拆。正确读法是把标准约束翻译成程序对象：入口程序负责给命令和观测点，GVL 和 DUT 定义容量与数据模型，主功能块负责调度状态机，构建方法负责出站报文，处理方法负责入站报文，辅助方法负责长度、队列、事务、主题和诊断边界。

本篇完整公开接收分发、QoS ACK、Inflight、RxQoS2、Topic Alias 和消息记录相关方法。

再往下一层看，这里其实有两条线同时存在。第一条是协议线：固定头、Remaining Length、PacketId、QoS、Topic、Payload 和 Reason Code 必须能按 MQTT 规则组合起来。第二条是 PLC 工程线：每个周期只能推进有限步骤，所有中间状态都要能被在线变量观察，所有错误都要能被锁存并归类，所有缓冲区长度都要在写入前被检查。

这就是源码加更必须完整公开的原因。只给几段核心片段，读者最多能看懂某个判断；把完整对象放出来，读者才能看到对象之间如何传递状态、长度、错误和诊断信息。完整源码讲解不是为了堆代码，而是为了让读者能从标准约束一路追到可运行的 ST 对象，再从现场现象反向定位到具体边界。

本篇公开的完整源码范围

序号	源码对象	讲解重点
1	`M_ProcessReceive.st`	源码对象职责和验证边界
2	`M_ProcessPendingFrames.st`	源码对象职责和验证边界
3	`M_BuildPubAckPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
4	`M_BuildPubRecPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
5	`M_BuildPubRelPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
6	`M_BuildPubCompPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
7	`M_HandlePubAck.st`	入站报文处理，把 MQTT 响应落到状态和诊断
8	`M_HandlePubRec.st`	入站报文处理，把 MQTT 响应落到状态和诊断
9	`M_HandlePubRel.st`	入站报文处理，把 MQTT 响应落到状态和诊断
10	`M_HandlePubComp.st`	入站报文处理，把 MQTT 响应落到状态和诊断
11	`M_InflightAdd.st`	QoS 事务表，决定 ACK、重发和超时能否收口
12	`M_InflightCheckTimeout.st`	QoS 事务表，决定 ACK、重发和超时能否收口
13	`M_InflightClear.st`	QoS 事务表，决定 ACK、重发和超时能否收口
14	`M_InflightFind.st`	QoS 事务表，决定 ACK、重发和超时能否收口
15	`M_InflightRemove.st`	QoS 事务表，决定 ACK、重发和超时能否收口
16	`M_InflightUpdateState.st`	QoS 事务表，决定 ACK、重发和超时能否收口
17	`M_RxQoS2Add.st`	QoS 事务表，决定 ACK、重发和超时能否收口
18	`M_RxQoS2Find.st`	QoS 事务表，决定 ACK、重发和超时能否收口
19	`M_RxQoS2Remove.st`	QoS 事务表，决定 ACK、重发和超时能否收口
20	`M_TopicAliasClear.st`	源码对象职责和验证边界
21	`M_TopicAliasLookup.st`	源码对象职责和验证边界
22	`M_TopicAliasRegister.st`	源码对象职责和验证边界
23	`M_RecordReceivedMessage.st`	源码对象职责和验证边界
24	`FB_MqttPropertyCodec.st`	源码对象职责和验证边界
25	`FB_Random.st`	源码对象职责和验证边界

怎么读这些源码

第一遍只看对象职责：这个文件解决哪一层问题，是入口、模型、状态、构建、接收、事务，还是诊断。

第二遍看边界变量：长度、索引、PacketId、QoS、状态枚举、错误码、缓冲区水位和在线观测量。PLC 通信代码最怕的是“能跑但不可诊断”，所以每个关键对象都要问一句：现场出问题时，我能不能从它留下的变量看出原因。

第三遍再看具体语句。源码全部公开，不等于读者要从第一行顺序读到最后一行。更稳的方式是用图和表先建立地图，再回到完整代码里确认每个边界确实落地。

工程验证路径

验证时看 Inflight 数量、PacketId 状态、QoS2 入站记录、Topic Alias 映射和最近接收消息。这些量能对上，才说明 QoS 闭环真的站住了。

本篇完整开源代码

完整代码 1：M_ProcessReceive.st

这一段完整公开 M_ProcessReceive.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_ProcessReceive
/// 功能      : 统一处理接收到的 MQTT 报文
/// 说明      : 校验完整帧后，按报文类型执行解析、确认和状态更新。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-07
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_ProcessReceive : BOOL
VAR
    byHeader          : BYTE;                           // 固定报头首字节
    byMsgType         : BYTE;                           // 报文类型
    byFlags           : BYTE;                           // 固定报头标志
    byReasonCode      : BYTE;                           // 原因码
    bySubAckCode      : BYTE;                           // SUBACK 原因码
    uiFixedHeaderLen  : UINT;                           // 固定报头总长度
    uiRemainingLen    : UINT;                           // 当前报文固定报头中携带的 Remaining Length 值[byte]
    uiFrameEndPos     : UINT;                           // 当前帧结束位置
    uiTopicPos        : UINT;                           // 主题起始偏移
    uiTopicLen        : UINT;                           // 主题长度
    uiPayloadPos      : UINT;                           // 载荷起始偏移
    uiPayloadLen      : UINT;                           // 当前报文载荷区实际长度[byte]
    uiPacketId        : UINT;                           // 当前接收报文中解析出的 Packet Identifier
    uiAliasId         : UINT;                           // 主题别名
    udiSubIdentifier  : UDINT;                          // 订阅标识符
    uiPropsLen        : UINT;                           // 属性总长度
    uiPropsHeaderLen  : UINT;                           // 属性长度这个 VBI 字段本身占用的字节数[byte]
    uiPropsEnd        : UINT;                           // 属性区结束偏移
    uiPropsPos        : UINT;                           // 属性读取偏移
    uiIndex           : UINT;                           // 通用扫描或历史列表搬移时使用的索引
    uiRxQoS2Index     : UINT;                           // 入站 QoS2 去重表中命中的槽位索引
    i                 : UINT;                           // 循环索引
    sAliasTopic       : STRING(GVL_Mqtt.cnMaxTopicLen); // 别名映射主题
END_VAR

// === IMPLEMENTATION ===
/// 至少要先拿到 1 字节固定报头 + 1 字节 Remaining Length，
/// 否则连“这是不是一帧完整 MQTT 报文”都还无法判断。
IF uiRxLength < 2 THEN
    M_ProcessReceive := FALSE;
    RETURN;
END_IF

/// 先解析固定报头和 Remaining Length，得到“当前完整帧”在接收缓冲区中的边界。
byHeader := aRxBuf[0];
byMsgType := byHeader AND GVL_Mqtt.cnHdrTypeMask;
byFlags := byHeader AND GVL_Mqtt.cnHdrFlagsMask;

uiFixedHeaderLen := 1 + M_DecodeRemainingLength(
    pBuffer := ADR(aRxBuf[1]),
    uiLength => uiRemainingLen);

IF uiFixedHeaderLen = 0 THEN
    M_ProcessReceive := FALSE;
    RETURN;
END_IF

uiFrameEndPos := uiFixedHeaderLen + uiRemainingLen;
IF uiRxLength < uiFrameEndPos THEN
    M_ProcessReceive := FALSE;
    RETURN;
END_IF

/// 当前方法一次只消费一帧。
/// 如果缓冲区里还有后续报文，最后会把余下字节整体前移，留给下一次继续处理。
CASE byMsgType OF
    E_MqttPacketType.byConnAck:
        /// 正常 CONNACK 只允许在连接建立阶段进入专用等待态处理。
        /// 一旦在通用接收路径中再次看到 CONNACK，说明会话时序已经错乱。
        M_SetError(
            uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
            sMessage := 'Unexpected CONNACK packet');
        eState := E_MqttState.iTcpDisconnect;
        M_ProcessReceive := FALSE;
        RETURN;

    E_MqttPacketType.byPublish:
        /// 先从固定报头里提取 QoS / DUP / Retain，
        /// 后续再结合主题、属性和载荷拼出一条完整的入站业务消息。
        byReceivedQoS := SHR(byFlags AND GVL_Mqtt.cnHdrQoSMask, 1);
        uiAliasId := 0;
        udiSubIdentifier := 0;
        bReceivedRetain := (byFlags AND GVL_Mqtt.cnHdrRetainFlag) <> 0;

        IF (byReceivedQoS > TO_BYTE(E_MqttQoS.byQoS2)) OR
           ((byReceivedQoS = TO_BYTE(E_MqttQoS.byQoS0)) AND ((byFlags AND GVL_Mqtt.cnHdrDupFlag) <> 0)) THEN
            M_SetError(
                uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                sMessage := 'Invalid PUBLISH header flags');
            eState := E_MqttState.iTcpDisconnect;
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiTopicPos := uiFixedHeaderLen;
        IF uiTopicPos + 1 >= uiFrameEndPos THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiTopicLen := SHL(BYTE_TO_UINT(aRxBuf[uiTopicPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiTopicPos + 1]);
        uiTopicPos := uiTopicPos + 2;
        uiPayloadPos := uiTopicPos + uiTopicLen;

        /// MQTT 允许 PUBLISH 主题字符串为空，但那只在 Topic Alias 续用场景才合法。
        /// 因此这里先尝试读主题，后面再结合 Alias 规则决定最终主题是否有效。
        sRecTopic := '';
        IF uiTopicLen > 0 THEN
            IF uiPayloadPos > uiFrameEndPos THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF
            IF NOT M_CopyBytesToString(
                pSource := ADR(aRxBuf[uiTopicPos]),
                uiByteCount := uiTopicLen,
                sTarget := sRecTopic) THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF
        END_IF

        uiPacketId := 0;
        IF byReceivedQoS > TO_BYTE(E_MqttQoS.byQoS0) THEN
            /// QoS1 / QoS2 的入站 PUBLISH 必须带 Packet Identifier，
            /// 后续 ACK / 去重 / 四步握手都依赖这个编号闭环。
            IF uiPayloadPos + 1 >= uiFrameEndPos THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF
            uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiPayloadPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPayloadPos + 1]);
            IF uiPacketId = 0 THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                    sMessage := 'Packet ID must not be zero');
                eState := E_MqttState.iTcpDisconnect;
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF
            uiPayloadPos := uiPayloadPos + 2;
        END_IF

        IF eVersion = E_MqttVersion.byMqttVersion50 THEN
            /// MQTT 5.0 的 PUBLISH 还要先跳过属性区，
            /// 才能准确落到真正业务 payload 的起点。
            IF uiPayloadPos >= uiFrameEndPos THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            uiPropsHeaderLen := M_DecodeRemainingLength(
                pBuffer := ADR(aRxBuf[uiPayloadPos]),
                uiLength => uiPropsLen);
            IF uiPropsHeaderLen = 0 THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            uiPropsPos := uiPayloadPos + uiPropsHeaderLen;
            uiPropsEnd := uiPropsPos + uiPropsLen;
            IF uiPropsEnd > uiFrameEndPos THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            WHILE uiPropsPos < uiPropsEnd DO
                /// 这里只处理当前客户端已经实现并确实会影响运行行为的属性。
                /// 其余未支持属性直接按协议错误处理，避免“悄悄忽略后跑偏”。
                CASE aRxBuf[uiPropsPos] OF
                    GVL_Mqtt.cnPropTopicAlias:
                        uiPropsPos := uiPropsPos + 1;
                        IF uiPropsPos + 1 >= uiPropsEnd THEN
                            M_ProcessReceive := FALSE;
                            RETURN;
                        END_IF
                        uiAliasId := SHL(BYTE_TO_UINT(aRxBuf[uiPropsPos]), 8) OR BYTE_TO_UINT(aRxBuf[uiPropsPos + 1]);
                        uiPropsPos := uiPropsPos + 2;

                    GVL_Mqtt.cnPropSubscriptionId:
                        uiPropsPos := uiPropsPos + 1;
                        uiIndex := 0;
                        uiPropsHeaderLen := M_DecodeRemainingLength(
                            pBuffer := ADR(aRxBuf[uiPropsPos]),
                            uiLength => uiIndex);
                        IF uiPropsHeaderLen = 0 THEN
                            M_ProcessReceive := FALSE;
                            RETURN;
                        END_IF
                        udiSubIdentifier := TO_UDINT(uiIndex);
                        uiPropsPos := uiPropsPos + uiPropsHeaderLen;

                    GVL_Mqtt.cnPropPayloadFormat,
                    GVL_Mqtt.cnPropRetainAvailable,
                    GVL_Mqtt.cnPropRequestProblemInfo,
                    GVL_Mqtt.cnPropRequestResponseInfo,
                    GVL_Mqtt.cnPropWildcardSubAvail,
                    GVL_Mqtt.cnPropSubIdAvail,
                    GVL_Mqtt.cnPropSharedSubAvail:
                        uiPropsPos := uiPropsPos + 2;

                    GVL_Mqtt.cnPropReceiveMaximum,
                    GVL_Mqtt.cnPropTopicAliasMax,
                    GVL_Mqtt.cnPropServerKeepAlive:
                        uiPropsPos := uiPropsPos + 3;

                    GVL_Mqtt.cnPropMessageExpiry,
                    GVL_Mqtt.cnPropSessionExpiry,
                    GVL_Mqtt.cnPropMaxPacketSize:
                        uiPropsPos := uiPropsPos + 5;

                    GVL_Mqtt.cnPropContentType,
                    GVL_Mqtt.cnPropResponseTopic,
                    GVL_Mqtt.cnPropCorrelationData,
                    GVL_Mqtt.cnPropAssignedClientId,
                    GVL_Mqtt.cnPropAuthMethod,
                    GVL_Mqtt.cnPropAuthData,
                    GVL_Mqtt.cnPropResponseInfo,
                    GVL_Mqtt.cnPropServerReference,
                    GVL_Mqtt.cnPropReasonString:
                        uiPropsPos := uiPropsPos + 1;
                        IF uiPropsPos + 1 >= uiPropsEnd THEN
                            M_ProcessReceive := FALSE;
                            RETURN;
                        END_IF
                        uiPropsPos := uiPropsPos + 2 + (
                            SHL(BYTE_TO_UINT(aRxBuf[uiPropsPos]), 8) OR
                            BYTE_TO_UINT(aRxBuf[uiPropsPos + 1]));

                    GVL_Mqtt.cnPropUserProperty:
                        uiPropsPos := uiPropsPos + 1;
                        FOR i := 1 TO 2 DO
                            IF uiPropsPos + 1 >= uiPropsEnd THEN
                                M_ProcessReceive := FALSE;
                                RETURN;
                            END_IF
                            uiPropsPos := uiPropsPos + 2 + (
                                SHL(BYTE_TO_UINT(aRxBuf[uiPropsPos]), 8) OR
                                BYTE_TO_UINT(aRxBuf[uiPropsPos + 1]));
                        END_FOR
                ELSE
                    M_SetError(
                        uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                        sMessage := 'Unsupported PUBLISH property');
                    eState := E_MqttState.iTcpDisconnect;
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_CASE

                IF uiPropsPos > uiPropsEnd THEN
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF
            END_WHILE

            uiPayloadPos := uiPropsEnd;

            IF uiAliasId > 0 THEN
                /// Topic Alias 有两种合法用法：
                /// 1. 主题字符串非空：表示“登记或覆盖别名映射”；
                /// 2. 主题字符串为空：表示“直接复用之前登记过的别名主题”。
                IF uiAliasId > GVL_Mqtt.cnMaxTopicAlias THEN
                    M_SetError(
                        uiErrorCode := TO_UINT(E_ReasonCode.uiErrTopicAliasInvalid),
                        sMessage := 'Topic Alias exceeds client maximum');
                    eState := E_MqttState.iTcpDisconnect;
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF

                IF sRecTopic = '' THEN
                    sAliasTopic := M_TopicAliasLookup(uiAliasId := uiAliasId);
                    IF sAliasTopic = '' THEN
                        M_SetError(
                            uiErrorCode := TO_UINT(E_ReasonCode.uiErrTopicAliasInvalid),
                            sMessage := 'Unknown Topic Alias');
                        eState := E_MqttState.iTcpDisconnect;
                        M_ProcessReceive := FALSE;
                        RETURN;
                    END_IF
                    sRecTopic := sAliasTopic;
                ELSE
                    IF NOT M_TopicAliasRegister(uiAliasId := uiAliasId, sTopic := sRecTopic) THEN
                        M_SetError(
                            uiErrorCode := TO_UINT(E_ReasonCode.uiErrTopicAliasInvalid),
                            sMessage := 'Topic Alias registration failed');
                        eState := E_MqttState.iTcpDisconnect;
                        M_ProcessReceive := FALSE;
                        RETURN;
                    END_IF
                END_IF
            END_IF
        END_IF

        uiPayloadLen := uiFrameEndPos - uiPayloadPos;
        sRecPayload := '';
        IF uiPayloadLen > 0 THEN
            IF NOT M_CopyBytesToString(
                pSource := ADR(aRxBuf[uiPayloadPos]),
                uiByteCount := uiPayloadLen,
                sTarget := sRecPayload) THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF
        END_IF

        IF byReceivedQoS = TO_BYTE(E_MqttQoS.byQoS1) THEN
            /// QoS1 入站消息要先登记“占用了一个接收侧未完成配额”，
            /// 再构建 PUBACK，确保高压场景下不会无限接收入站 QoS>0 消息。
            IF uiRxInFlightQosCount >= uiReceiveMax THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),
                    sMessage := 'Receive Maximum exceeded');
                eState := E_MqttState.iTcpDisconnect;
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            uiRxInFlightQosCount := uiRxInFlightQosCount + 1;
            IF NOT M_BuildPubAckPacket(uiPacketId := uiPacketId) THEN
                IF uiRxInFlightQosCount > 0 THEN
                    uiRxInFlightQosCount := uiRxInFlightQosCount - 1;
                END_IF
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                    sMessage := 'Build PUBACK failed');
                eState := E_MqttState.iTcpDisconnect;
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            xPendingImmediateTx := TRUE;
            M_RecordReceivedMessage();

        ELSIF byReceivedQoS = TO_BYTE(E_MqttQoS.byQoS2) THEN
            /// QoS2 先查去重表：
            /// - 第一次看到该 Packet ID：登记、记录业务消息、回 PUBREC
            /// - 重复看到该 Packet ID：不重复投递业务消息，只重发握手响应
            uiRxQoS2Index := M_RxQoS2Find(uiPacketId := uiPacketId);
            IF uiRxQoS2Index = 0 THEN
                IF uiRxInFlightQosCount >= uiReceiveMax THEN
                    M_SetError(
                        uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),
                        sMessage := 'Receive Maximum exceeded');
                    eState := E_MqttState.iTcpDisconnect;
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF

                IF NOT M_RxQoS2Add(uiPacketId := uiPacketId) THEN
                    M_SetError(
                        uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),
                        sMessage := 'QoS2 dedup queue is full');
                    eState := E_MqttState.iTcpDisconnect;
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF

                M_RecordReceivedMessage();
            END_IF

            IF NOT M_BuildPubRecPacket(uiPacketId := uiPacketId) THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                    sMessage := 'Build PUBREC failed');
                eState := E_MqttState.iTcpDisconnect;
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            xPendingImmediateTx := TRUE;
        ELSE
            /// QoS0 没有后续握手，记录消息后即可视为完成。
            M_RecordReceivedMessage();
        END_IF

    E_MqttPacketType.byPubAck:
        /// 出站 QoS1 发布的终点：匹配到期望 Packet ID 后关闭等待态并释放 inflight。
        IF (byFlags <> 0) OR (uiFrameEndPos < 4) THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen]), 8) OR BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen + 1]);
        IF uiPacketId = uiExpectedPacketId THEN
            byReasonCode := 0;
            IF (eVersion = E_MqttVersion.byMqttVersion50) AND (uiFrameEndPos > uiFixedHeaderLen + 2) THEN
                byReasonCode := aRxBuf[uiFixedHeaderLen + 2];
            END_IF

            xWaitingForAck := FALSE;
            bDup := FALSE;
            IF byReasonCode >= 16#80 THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrPubAckRefused),
                    sMessage := 'PUBACK rejected');
            ELSE
                xPublishedEvent := TRUE;
            END_IF
            M_InflightRemove(uiPacketId := uiPacketId);
        ELSE
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

    E_MqttPacketType.byPubRec:
        /// 出站 QoS2 发布第 2 步：收到 PUBREC 后，把 inflight 状态推进到“可发 PUBREL”。
        IF (byFlags <> 0) OR (uiFrameEndPos < 4) THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen]), 8) OR BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen + 1]);
        IF uiPacketId = uiExpectedPacketId THEN
            byReasonCode := 0;
            IF (eVersion = E_MqttVersion.byMqttVersion50) AND (uiFrameEndPos >= 5) THEN
                byReasonCode := aRxBuf[uiFixedHeaderLen + 2];
                IF byReasonCode >= 16#80 THEN
                    M_SetError(
                        uiErrorCode := TO_UINT(E_ReasonCode.uiErrPubRecRefused),
                        sMessage := 'PUBREC rejected');
                    M_InflightRemove(uiPacketId := uiPacketId);
                    xWaitingForAck := FALSE;
                END_IF
            END_IF

            IF NOT bError THEN
                M_InflightUpdateState(
                    uiPacketId := uiPacketId,
                    eNewState := E_MqttInflightState.iPubRecReceived);
                xWaitingForAck := FALSE;
                uiQoS2PacketId := uiPacketId;
            END_IF
        ELSE
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

    16#60:
        /// PUBREL 固定报头类型是 16#60，且标志必须固定为 16#02。
        /// 这里代表“入站 QoS2 对端开始请求我们完成第 3 / 4 步握手”。
        IF (byFlags <> 2) OR (uiFrameEndPos < 4) THEN
            M_SetError(
                uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                sMessage := 'Invalid PUBREL flags');
            eState := E_MqttState.iTcpDisconnect;
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen]), 8) OR BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen + 1]);
        M_RxQoS2Remove(uiPacketId := uiPacketId);
        IF NOT M_BuildPubCompPacket(uiPacketId := uiPacketId) THEN
            M_SetError(
                uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                sMessage := 'Build PUBCOMP failed');
            eState := E_MqttState.iTcpDisconnect;
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF
        xPendingImmediateTx := TRUE;

    E_MqttPacketType.byPubComp:
        /// 出站 QoS2 发布终点：收到 PUBCOMP 后，整条 inflight 事务才真正完成。
        IF (byFlags <> 0) OR (uiFrameEndPos < 4) THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen]), 8) OR BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen + 1]);
        IF uiPacketId = uiQoS2PacketId THEN
            byReasonCode := 0;
            IF (eVersion = E_MqttVersion.byMqttVersion50) AND (uiFrameEndPos > uiFixedHeaderLen + 2) THEN
                byReasonCode := aRxBuf[uiFixedHeaderLen + 2];
            END_IF

            xWaitingForAck := FALSE;
            bDup := FALSE;
            IF byReasonCode >= 16#80 THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrPubCompRefused),
                    sMessage := 'PUBCOMP rejected');
            ELSE
                xPublishedEvent := TRUE;
            END_IF
            M_InflightRemove(uiPacketId := uiPacketId);
        ELSE
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

    E_MqttPacketType.bySubAck:
        /// SUBACK 收到后既要结束等待态，也要把“当前激活订阅请求”写回本地订阅表。
        IF (byFlags <> 0) OR (uiFrameEndPos < 5) THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen]), 8) OR BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen + 1]);
        IF uiPacketId = uiPendingSubPacketId THEN
            uiPayloadPos := uiFixedHeaderLen + 2;
            IF eVersion = E_MqttVersion.byMqttVersion50 THEN
                uiPropsHeaderLen := M_DecodeRemainingLength(
                    pBuffer := ADR(aRxBuf[uiPayloadPos]),
                    uiLength => uiPropsLen);
                IF uiPropsHeaderLen = 0 THEN
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF
                IF uiPayloadPos + uiPropsHeaderLen + uiPropsLen > uiFrameEndPos THEN
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF
                uiPayloadPos := uiPayloadPos + uiPropsHeaderLen + uiPropsLen;
            END_IF

            IF uiPayloadPos >= uiFrameEndPos THEN
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            bySubAckCode := aRxBuf[uiPayloadPos];
            xWaitingForSubAck := FALSE;
            IF bySubAckCode < 16#80 THEN
                IF bySubAckCode > TO_BYTE(E_MqttQoS.byQoS2) THEN
                    M_SetError(
                        uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                        sMessage := 'SUBACK reason code is invalid');
                    eState := E_MqttState.iTcpDisconnect;
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF
                xSubscribedEvent := TRUE;
                M_SubListAdd(
                    sTopic := sActiveSubTopic,
                    eQos := eActiveSubQoS,
                    udiSubscriptionId := udiActiveSubscriptionId);
                IF bActiveSubscribeRestore THEN
                    IF uiRestoreSubscriptionIndex >= GVL_Mqtt.cnMaxSubscriptions THEN
                        bRestoreSubscriptions := FALSE;
                        uiRestoreSubscriptionIndex := 0;
                    END_IF
                END_IF
                sActiveSubTopic := '';
                eActiveSubQoS := E_MqttQoS.byQoS0;
                udiActiveSubscriptionId := 0;
                bActiveSubscribeRestore := FALSE;
            ELSE
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrSubscriptionFailed),
                    sMessage := 'Subscription rejected');
                bRestoreSubscriptions := FALSE;
                uiRestoreSubscriptionIndex := 0;
                sActiveSubTopic := '';
                eActiveSubQoS := E_MqttQoS.byQoS0;
                udiActiveSubscriptionId := 0;
                bActiveSubscribeRestore := FALSE;
            END_IF
        ELSE
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

    E_MqttPacketType.byUnsubAck:
        /// UNSUBACK 成功后要同步移除本地订阅表中的主题意图；
        /// 若服务端返回“不存在该订阅”，按 MQTT 5.0 允许值处理，不视为协议错。
        IF byFlags <> 0 THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF
        IF ((eVersion = E_MqttVersion.byMqttVersion50) AND (uiFrameEndPos < 5)) OR
           ((eVersion <> E_MqttVersion.byMqttVersion50) AND (uiFrameEndPos < 4)) THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        uiPacketId := SHL(BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen]), 8) OR BYTE_TO_UINT(aRxBuf[uiFixedHeaderLen + 1]);
        IF uiPacketId = uiPendingUnsubPacketId THEN
            xWaitingForUnsubAck := FALSE;
            byReasonCode := 0;
            IF eVersion = E_MqttVersion.byMqttVersion50 THEN
                uiPayloadPos := uiFixedHeaderLen + 2;
                uiPropsHeaderLen := M_DecodeRemainingLength(
                    pBuffer := ADR(aRxBuf[uiPayloadPos]),
                    uiLength => uiPropsLen);
                IF uiPropsHeaderLen = 0 THEN
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF
                IF uiPayloadPos + uiPropsHeaderLen + uiPropsLen > uiFrameEndPos THEN
                    M_ProcessReceive := FALSE;
                    RETURN;
                END_IF
                uiPayloadPos := uiPayloadPos + uiPropsHeaderLen + uiPropsLen;
                IF uiPayloadPos < uiFrameEndPos THEN
                    byReasonCode := aRxBuf[uiPayloadPos];
                END_IF
            END_IF

            IF (byReasonCode <> 0) AND (byReasonCode <> GVL_Mqtt.cnRcNoSubscriptionExisted) AND (byReasonCode < 16#80) THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                    sMessage := 'UNSUBACK reason code is invalid');
                eState := E_MqttState.iTcpDisconnect;
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF

            IF byReasonCode >= 16#80 THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrSubscriptionFailed),
                    sMessage := 'Unsubscribe rejected');
            ELSE
                xUnsubscribedEvent := TRUE;
                M_SubListRemove(sTopic := sUnsubTopic);
            END_IF
        ELSE
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

    E_MqttPacketType.byPingResp:
        /// PINGRESP 只是把“当前还有一笔心跳等待”清掉，不携带业务数据。
        IF (byFlags <> 0) OR (uiRemainingLen <> 0) THEN
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF
        bPingPending := FALSE;

    E_MqttPacketType.byDisconnect:
        /// 服务端主动发 DISCONNECT 时，客户端必须退出当前会话，
        /// 同时把原因码转成可见诊断，便于现场判断是协议拒绝、管理断开还是迁移提示。
        byReasonCode := 0;
        IF eVersion = E_MqttVersion.byMqttVersion50 THEN
            IF byFlags <> 0 THEN
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                    sMessage := 'Invalid DISCONNECT flags');
                eState := E_MqttState.iTcpDisconnect;
                M_ProcessReceive := FALSE;
                RETURN;
            END_IF
            IF uiRemainingLen >= 1 THEN
                byReasonCode := aRxBuf[uiFixedHeaderLen];
            END_IF
        ELSIF (byFlags <> 0) OR (uiRemainingLen <> 0) THEN
            M_SetError(
                uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                sMessage := 'Invalid MQTT 3.1.1 DISCONNECT');
            eState := E_MqttState.iTcpDisconnect;
            M_ProcessReceive := FALSE;
            RETURN;
        END_IF

        M_SetError(
            uiErrorCode := TO_UINT(E_ReasonCode.uiErrNotConnected),
            sMessage := CONCAT('Server sent DISCONNECT rc=', BYTE_TO_STRING(byReasonCode)));
        eState := E_MqttState.iTcpDisconnect;

    E_MqttPacketType.byAuth:
        /// V2.0 当前不实现增强认证交换。
        /// 一旦服务端进入 AUTH 流程，直接以明确诊断退出，避免假装兼容。
        IF eVersion <> E_MqttVersion.byMqttVersion50 THEN
            M_SetError(
                uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
                sMessage := 'Unexpected AUTH packet');
            eState := E_MqttState.iTcpDisconnect;
        ELSE
            M_SetError(
                uiErrorCode := TO_UINT(E_ReasonCode.uiErrAuthFailed),
                sMessage := 'AUTH exchange is not supported in MqttClient_V2_0');
            eState := E_MqttState.iTcpDisconnect;
        END_IF

ELSE
        M_SetError(
            uiErrorCode := TO_UINT(E_ReasonCode.uiErrProtocolError),
            sMessage := 'Unsupported packet type');
        eState := E_MqttState.iTcpDisconnect;
        M_ProcessReceive := FALSE;
        RETURN;
END_CASE

/// 如果接收缓冲区里还粘着后续报文，把未消费字节整体前移，
/// 这样下一次扫描就能从新帧起点继续解析。
IF uiRxLength > uiFrameEndPos THEN
    uiPayloadLen := uiRxLength - uiFrameEndPos;
    IF uiPayloadLen > 0 THEN
        FOR i := 1 TO uiPayloadLen DO
            aRxBuf[i - 1] := aRxBuf[uiFrameEndPos + i - 1];
        END_FOR
    END_IF
    uiRxLength := uiPayloadLen;
ELSE
    uiRxLength := 0;
END_IF

M_ProcessReceive := TRUE;

完整代码 2：M_ProcessPendingFrames.st

这一段完整公开 M_ProcessPendingFrames.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_ProcessPendingFrames
/// 功能      : 连续处理缓冲区中的完整报文
/// 说明      : 只要存在完整报文就循环调用 M_ProcessReceive
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_ProcessPendingFrames : BOOL
VAR
    bProcessed      : BOOL;           // 是否处理过至少一帧
END_VAR

// === IMPLEMENTATION ===
bProcessed := FALSE;

WHILE uiRxLength > 0 DO
    IF NOT M_ProcessReceive() THEN
        EXIT;
    END_IF
    bProcessed := TRUE;

    // 生成即时协议响应后，先交还主状态机发送 ACK，再继续处理后续入站帧。
    IF xPendingImmediateTx THEN
        EXIT;
    END_IF
END_WHILE

M_ProcessPendingFrames := bProcessed;

完整代码 3：M_BuildPubAckPacket.st

这一段完整公开 M_BuildPubAckPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildPubAckPacket
/// 功能      : 构建 PUBACK 发送报文
/// 说明      : 根据 MQTT 版本组装 QoS1 发布确认报文并写入发送缓冲区。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildPubAckPacket : BOOL
VAR_INPUT
    uiPacketId : UINT; // 需要回给 Broker 的 QoS1 发布报文标识符
END_VAR
VAR
    uiPos               : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]
    uiRemainingLen      : UINT;      // 写入固定报头中的 Remaining Length 值[byte]
    i                   : DINT;      // 清空发送缓冲区时使用的循环索引
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护（PUBACK最大6字节）
IF SIZEOF(aTxBuf) < 6 THEN
    M_BuildPubAckPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

/// =======================================================================
/// 创建报文
/// =======================================================================
uiPos := 0;

IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // MQTT 5.0: Packet ID(2) + Reason Code(1) + Properties Length(1)
    uiRemainingLen := 4;
    aTxBuf[0] := E_MqttPacketType.byPubAck;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    // Packet ID
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiPacketId AND 16#FF); uiPos := uiPos + 1;
    // Reason Code: 0x00 = Success
    aTxBuf[uiPos] := 16#00; uiPos := uiPos + 1;
    // Properties Length: 0
    aTxBuf[uiPos] := 0; uiPos := uiPos + 1;
ELSE
    // MQTT 3.1.1: Packet ID(2) only, BUG-03修复: remaining length = 2
    uiRemainingLen := 2;
    aTxBuf[0] := E_MqttPacketType.byPubAck;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiPacketId AND 16#FF); uiPos := uiPos + 1;
END_IF

uiTxLength := uiPos;
M_BuildPubAckPacket := TRUE;
;

完整代码 4：M_BuildPubRecPacket.st

这一段完整公开 M_BuildPubRecPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildPubRecPacket
/// 功能      : 构建 PUBREC 发送报文
/// 说明      : 根据 MQTT 版本组装 QoS2 第一步确认报文并更新发送长度。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildPubRecPacket : BOOL
VAR_INPUT
    uiPacketId : UINT; // 需要回给对端的 QoS2 第一步确认报文标识符
END_VAR
VAR
    uiPos               : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]
    uiRemainingLen      : UINT;      // 写入固定报头中的 Remaining Length 值[byte]
    i                   : DINT;      // 清空发送缓冲区时使用的循环索引
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护（PUBREC最大6字节）
IF SIZEOF(aTxBuf) < 6 THEN
    M_BuildPubRecPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

uiPos := 0;

IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // MQTT 5.0: Packet ID(2) + Reason Code(1) + Properties Length(1)
    uiRemainingLen := 4;
    aTxBuf[0] := E_MqttPacketType.byPubRec;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiPacketId AND 16#FF); uiPos := uiPos + 1;
    // Reason Code: 0x00 = Success
    aTxBuf[uiPos] := 16#00; uiPos := uiPos + 1;
    // Properties Length: 0
    aTxBuf[uiPos] := 0; uiPos := uiPos + 1;
ELSE
    // MQTT 3.1.1: Packet ID(2) only, remaining length = 2
    uiRemainingLen := 2;
    aTxBuf[0] := E_MqttPacketType.byPubRec;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiPacketId AND 16#FF); uiPos := uiPos + 1;
END_IF

uiTxLength := uiPos;
M_BuildPubRecPacket := TRUE;
;

完整代码 5：M_BuildPubRelPacket.st

这一段完整公开 M_BuildPubRelPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildPubRelPacket
/// 功能      : 构建 PUBREL 发送报文
/// 说明      : 根据 MQTT 版本组装 QoS2 第二步释放报文并更新发送长度。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildPubRelPacket : BOOL
VAR
    uiPos               : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]
    uiRemainingLen      : UINT;      // 写入固定报头中的 Remaining Length 值[byte]
    i                   : DINT;      // 清空发送缓冲区时使用的循环索引
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护（PUBREL最大6字节）
IF SIZEOF(aTxBuf) < 6 THEN
    M_BuildPubRelPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

uiPos := 0;

IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // MQTT 5.0: Packet ID(2) + Reason Code(1) + Properties Length(1)
    uiRemainingLen := 4;
    aTxBuf[0] := E_MqttPacketType.byPubRel;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiQoS2PacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiQoS2PacketId AND 16#FF); uiPos := uiPos + 1;
    // Reason Code: 0x00 = Success
    aTxBuf[uiPos] := 16#00; uiPos := uiPos + 1;
    // Properties Length: 0
    aTxBuf[uiPos] := 0; uiPos := uiPos + 1;
ELSE
    // MQTT 3.1.1: Packet ID(2) only, remaining length = 2
    uiRemainingLen := 2;
    aTxBuf[0] := E_MqttPacketType.byPubRel;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiQoS2PacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiQoS2PacketId AND 16#FF); uiPos := uiPos + 1;
END_IF

uiTxLength := uiPos;
M_BuildPubRelPacket := TRUE;
;

完整代码 6：M_BuildPubCompPacket.st

这一段完整公开 M_BuildPubCompPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_BuildPubCompPacket
/// 功能      : 构建 PUBCOMP 发送报文
/// 说明      : 根据 MQTT 版本组装 QoS2 完成确认报文并更新发送长度。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_BuildPubCompPacket : BOOL
VAR_INPUT
    uiPacketId : UINT; // 需要回给对端的 QoS2 完成阶段报文标识符
END_VAR
VAR
    uiPos               : UINT := 0; // 当前写入发送缓冲区的位置偏移[byte]
    uiRemainingLen      : UINT;      // 写入固定报头中的 Remaining Length 值[byte]
    i                   : DINT;      // 清空发送缓冲区时使用的循环索引
END_VAR

// === IMPLEMENTATION ===
// BUG-10: 缓冲区溢出保护（PUBCOMP最大6字节）
IF SIZEOF(aTxBuf) < 6 THEN
    M_BuildPubCompPacket := FALSE;
    RETURN;
END_IF

// 清空发送缓冲区
FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO
    aTxBuf[i] := 0;
END_FOR

uiPos := 0;

IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    // MQTT 5.0: Packet ID(2) + Reason Code(1) + Properties Length(1)
    uiRemainingLen := 4;
    aTxBuf[0] := E_MqttPacketType.byPubComp;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiPacketId AND 16#FF); uiPos := uiPos + 1;
    // Reason Code: 0x00 = Success
    aTxBuf[uiPos] := 16#00; uiPos := uiPos + 1;
    // Properties Length: 0
    aTxBuf[uiPos] := 0; uiPos := uiPos + 1;
ELSE
    // MQTT 3.1.1: BUG-04修复, remaining length = 2
    uiRemainingLen := 2;
    aTxBuf[0] := E_MqttPacketType.byPubComp;
    uiPos := 1;
    uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));
    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPacketId, 8)); uiPos := uiPos + 1;
    aTxBuf[uiPos] := UINT_TO_BYTE(uiPacketId AND 16#FF); uiPos := uiPos + 1;
END_IF

uiTxLength := uiPos;
M_BuildPubCompPacket := TRUE;
;

完整代码 7：M_HandlePubAck.st

这一段完整公开 M_HandlePubAck.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_HandlePubAck
/// 功能      : 兼容桩方法，保留 PUBACK 旧接口
/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HandlePubAck : BOOL
VAR_INPUT
END_VAR

// === IMPLEMENTATION ===
// 逻辑已移至M_ProcessReceive
M_HandlePubAck := FALSE;

完整代码 8：M_HandlePubRec.st

这一段完整公开 M_HandlePubRec.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_HandlePubRec
/// 功能      : 兼容桩方法，保留 PUBREC 旧接口
/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HandlePubRec : BOOL
VAR_INPUT
END_VAR

// === IMPLEMENTATION ===
// 逻辑已移至M_ProcessReceive
M_HandlePubRec := FALSE;

完整代码 9：M_HandlePubRel.st

这一段完整公开 M_HandlePubRel.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_HandlePubRel
/// 功能      : 兼容桩方法，保留 PUBREL 旧接口
/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HandlePubRel : BOOL
VAR_INPUT
END_VAR

// === IMPLEMENTATION ===
// 逻辑已移至M_ProcessReceive
M_HandlePubRel := FALSE;

完整代码 10：M_HandlePubComp.st

这一段完整公开 M_HandlePubComp.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_HandlePubComp
/// 功能      : 兼容桩方法，保留 PUBCOMP 旧接口
/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_HandlePubComp : BOOL
VAR_INPUT
END_VAR

// === IMPLEMENTATION ===
// 逻辑已移至M_ProcessReceive
M_HandlePubComp := FALSE;

完整代码 11：M_InflightAdd.st

这一段完整公开 M_InflightAdd.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_InflightAdd
/// 功能      : 将出站消息加入在途队列
/// 说明      : 为 QoS1 / QoS2 发布消息创建在途记录并返回索引
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_InflightAdd : UINT
VAR_INPUT
    uiPacketId      : UINT;           // 需要登记到出站在途队列的 Packet Identifier
    eQoS            : E_MqttQoS;      // 消息 QoS 等级
    sTopic          : STRING(GVL_Mqtt.cnMaxTopicLen);   // 发布主题
    sPayload        : STRING(GVL_Mqtt.cnMaxPayloadSize); // 发布载荷
    uiPayloadLen    : UINT;           // 发布载荷长度[byte]
    bRetain         : BOOL;           // Retain 标志
END_VAR
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
// 先做容量保护，避免超出本地在途窗口上限后继续塞入新消息。
IF uiInflightCount >= GVL_Mqtt.cnMaxInflight THEN
    M_InflightAdd := 0;
    RETURN;
END_IF

// 在线性数组里找第一条空槽位，用最简单直接的方式维护 QoS>0 出站上下文。
FOR i := 1 TO GVL_Mqtt.cnMaxInflight DO
    IF NOT aInflight[i].bUsed THEN
        aInflight[i].bUsed := TRUE;
        aInflight[i].uiPacketId := uiPacketId;
        aInflight[i].eQoS := eQoS;
        aInflight[i].sTopic := sTopic;
        aInflight[i].sPayload := sPayload;
        aInflight[i].uiPayloadLen := uiPayloadLen;
        aInflight[i].bRetain := bRetain;
        aInflight[i].bDup := FALSE;
        aInflight[i].uiRetryCount := 0;
        aInflight[i].tLastSend := TIME();
        aInflight[i].eState := E_MqttInflightState.iPublishSent;
        uiInflightCount := uiInflightCount + 1;
        // MQTT 5.0 下，发送一条新的 QoS>0 出站消息就要消耗一份服务器授予的发送配额。
        IF (eVersion = E_MqttVersion.byMqttVersion50) AND (uiSendQuota > 0) THEN
            uiSendQuota := uiSendQuota - 1;
        END_IF
        M_InflightAdd := i;
        RETURN;
    END_IF
END_FOR

M_InflightAdd := 0;

完整代码 12：M_InflightCheckTimeout.st

这一段完整公开 M_InflightCheckTimeout.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_InflightCheckTimeout
/// 功能      : 扫描在途消息超时
/// 说明      : 找到需要重发的首个在途消息并返回其索引
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_InflightCheckTimeout : UINT
VAR
    i               : UINT;           // 循环索引
    tCurrent        : TIME;           // 当前时间
END_VAR

// === IMPLEMENTATION ===
// 逐条扫描在途表，找到第一条已经超时且仍允许重发的消息。
tCurrent := TIME();

FOR i := 1 TO GVL_Mqtt.cnMaxInflight DO
    IF aInflight[i].bUsed THEN
        IF (tCurrent - aInflight[i].tLastSend) >= GVL_Mqtt.cnInflightTimeout THEN
            IF aInflight[i].uiRetryCount < GVL_Mqtt.cnMaxRetries THEN
                // 进入重发前先置 DUP，并刷新“上次发送时间”和重试计数。
                aInflight[i].bDup := TRUE;
                aInflight[i].uiRetryCount := aInflight[i].uiRetryCount + 1;
                aInflight[i].tLastSend := tCurrent;
                M_InflightCheckTimeout := i;
                RETURN;
            ELSE
                // 超过最大重试次数后，说明这条消息的交付闭环已经不可恢复，记录错误并释放槽位。
                M_SetError(
                    uiErrorCode := TO_UINT(E_ReasonCode.uiErrTimeout),
                    sMessage := 'Inflight publish retry exceeded');
                M_InflightRemove(uiPacketId := aInflight[i].uiPacketId);
            END_IF
        END_IF
    END_IF
END_FOR

M_InflightCheckTimeout := 0;

完整代码 13：M_InflightClear.st

这一段完整公开 M_InflightClear.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_InflightClear
/// 功能      : 清空出站在途队列
/// 说明      : 在禁用、断开或新会话开始时重置在途消息
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_InflightClear : BOOL
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
// 清空所有出站在途槽位，同时一并清掉接收侧 QoS2 去重表。
FOR i := 1 TO GVL_Mqtt.cnMaxInflight DO
    aInflight[i].bUsed := FALSE;
    aInflight[i].uiPacketId := 0;
    aInflight[i].sTopic := '';
    aInflight[i].sPayload := '';
    aInflight[i].uiPayloadLen := 0;
    aInflight[i].bRetain := FALSE;
    aInflight[i].bDup := FALSE;
    aInflight[i].uiRetryCount := 0;
    aInflight[i].tLastSend := T#0S;
    aInflight[i].eState := E_MqttInflightState.iIdle;
    aRxQoS2PacketIds[i] := 0;
END_FOR

uiInflightCount := 0;
uiRxInFlightQosCount := 0;
uiRetryInflightIndex := 0;

// 新会话开始时，发送窗口恢复到服务端允许的 Receive Maximum；
// 如果服务端还没明确给过值，就退回本地默认窗口。
IF uiServerReceiveMax = 0 THEN
    uiSendQuota := GVL_Mqtt.cnDefaultReceiveMax;
ELSE
    uiSendQuota := uiServerReceiveMax;
END_IF

M_InflightClear := TRUE;

完整代码 14：M_InflightFind.st

这一段完整公开 M_InflightFind.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_InflightFind
/// 功能      : 按 Packet ID 查找在途消息
/// 说明      : 返回队列索引，0 表示未找到
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_InflightFind : UINT
VAR_INPUT
    uiPacketId      : UINT;           // 需要在出站在途队列中查找的 Packet Identifier
END_VAR
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
FOR i := 1 TO GVL_Mqtt.cnMaxInflight DO
    IF aInflight[i].bUsed AND aInflight[i].uiPacketId = uiPacketId THEN
        M_InflightFind := i;
        RETURN;
    END_IF
END_FOR

M_InflightFind := 0;

完整代码 15：M_InflightRemove.st

这一段完整公开 M_InflightRemove.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_InflightRemove
/// 功能      : 从在途队列删除消息
/// 说明      : 在 QoS1 / QoS2 流程完成后释放在途槽位
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_InflightRemove : BOOL
VAR_INPUT
    uiPacketId      : UINT;           // 需要从出站在途队列移除的 Packet Identifier
END_VAR
VAR
    uiIndex         : UINT;           // 命中的出站在途队列槽位索引
END_VAR

// === IMPLEMENTATION ===
// 先按 Packet Identifier 找到对应在途槽位；找不到说明当前没有需要释放的上下文。
uiIndex := M_InflightFind(uiPacketId := uiPacketId);
IF uiIndex = 0 THEN
    M_InflightRemove := FALSE;
    RETURN;
END_IF

// 释放槽位时把所有和这条消息相关的缓存一起清掉，避免后续误复用旧数据。
aInflight[uiIndex].bUsed := FALSE;
aInflight[uiIndex].uiPacketId := 0;
aInflight[uiIndex].sTopic := '';
aInflight[uiIndex].sPayload := '';
aInflight[uiIndex].uiPayloadLen := 0;
aInflight[uiIndex].bRetain := FALSE;
aInflight[uiIndex].bDup := FALSE;
aInflight[uiIndex].uiRetryCount := 0;
aInflight[uiIndex].tLastSend := T#0S;
aInflight[uiIndex].eState := E_MqttInflightState.iIdle;

IF uiInflightCount > 0 THEN
    uiInflightCount := uiInflightCount - 1;
END_IF

// MQTT 5.0 下，消息完成后需要把一份发送配额还给本地发送窗口。
IF eVersion = E_MqttVersion.byMqttVersion50 THEN
    IF uiSendQuota < uiServerReceiveMax THEN
        uiSendQuota := uiSendQuota + 1;
    END_IF
END_IF

M_InflightRemove := TRUE;

完整代码 16：M_InflightUpdateState.st

这一段完整公开 M_InflightUpdateState.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_InflightUpdateState
/// 功能      : 更新在途消息状态
/// 说明      : 对 QoS1 / QoS2 流程的状态迁移执行最小合法性约束
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-05
/// 版本      : V1.1
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_InflightUpdateState : BOOL
VAR_INPUT
    uiPacketId      : UINT;                   // 需要更新状态的出站在途 Packet Identifier
    eNewState       : E_MqttInflightState;    // 新状态
END_VAR
VAR
    uiIndex         : UINT;                   // 命中的出站在途队列槽位索引
    bTransitionOk   : BOOL;                   // 状态迁移是否合法
END_VAR

// === IMPLEMENTATION ===
// 只有已经存在于在途表中的 Packet Identifier 才允许更新状态。
uiIndex := M_InflightFind(uiPacketId := uiPacketId);
IF uiIndex = 0 THEN
    M_InflightUpdateState := FALSE;
    RETURN;
END_IF

// 这里只允许最小必要的合法迁移，避免状态机被异常报文拉进不合理状态。
bTransitionOk := FALSE;
CASE aInflight[uiIndex].eState OF
    E_MqttInflightState.iPublishSent:
        IF (eNewState = E_MqttInflightState.iPublishSent) OR
           (eNewState = E_MqttInflightState.iPubRecReceived) OR
           (eNewState = E_MqttInflightState.iCompleted) THEN
            bTransitionOk := TRUE;
        END_IF

    E_MqttInflightState.iPubRecReceived:
        IF (eNewState = E_MqttInflightState.iPubRecReceived) OR
           (eNewState = E_MqttInflightState.iPubRelSent) THEN
            bTransitionOk := TRUE;
        END_IF

    E_MqttInflightState.iPubRelSent:
        IF (eNewState = E_MqttInflightState.iPubRelSent) OR
           (eNewState = E_MqttInflightState.iCompleted) THEN
            bTransitionOk := TRUE;
        END_IF

    E_MqttInflightState.iCompleted:
        IF eNewState = E_MqttInflightState.iCompleted THEN
            bTransitionOk := TRUE;
        END_IF
END_CASE

IF NOT bTransitionOk THEN
    M_InflightUpdateState := FALSE;
    RETURN;
END_IF

// 合法迁移才真正落盘，供后续超时重发和 ACK 匹配继续使用。
aInflight[uiIndex].eState := eNewState;
M_InflightUpdateState := TRUE;

完整代码 17：M_RxQoS2Add.st

这一段完整公开 M_RxQoS2Add.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_RxQoS2Add
/// 功能      : 记录入站 QoS2 报文标识符
/// 说明      : 用于 QoS2 消息去重，成功返回 TRUE
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_RxQoS2Add : BOOL
VAR_INPUT
    uiPacketId      : UINT;           // 需要登记到入站 QoS2 去重表的 Packet Identifier
END_VAR
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
// QoS2 的 Packet Identifier 不能为 0。
IF uiPacketId = 0 THEN
    M_RxQoS2Add := FALSE;
    RETURN;
END_IF

// 已经存在则直接视为登记成功，避免重复占用去重槽位。
IF M_RxQoS2Find(uiPacketId := uiPacketId) > 0 THEN
    M_RxQoS2Add := TRUE;
    RETURN;
END_IF

// 找第一条空槽位登记，用于后续识别重复到达的 QoS2 PUBLISH。
FOR i := 1 TO GVL_Mqtt.cnMaxInflight DO
    IF aRxQoS2PacketIds[i] = 0 THEN
        aRxQoS2PacketIds[i] := uiPacketId;
        uiRxInFlightQosCount := uiRxInFlightQosCount + 1;
        M_RxQoS2Add := TRUE;
        RETURN;
    END_IF
END_FOR

M_RxQoS2Add := FALSE;

完整代码 18：M_RxQoS2Find.st

这一段完整公开 M_RxQoS2Find.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_RxQoS2Find
/// 功能      : 查找入站 QoS2 去重记录
/// 说明      : 返回索引，0 表示未找到
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_RxQoS2Find : UINT
VAR_INPUT
    uiPacketId      : UINT;           // 需要在入站 QoS2 去重表中查找的 Packet Identifier
END_VAR
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
FOR i := 1 TO GVL_Mqtt.cnMaxInflight DO
    IF aRxQoS2PacketIds[i] = uiPacketId THEN
        M_RxQoS2Find := i;
        RETURN;
    END_IF
END_FOR

M_RxQoS2Find := 0;

完整代码 19：M_RxQoS2Remove.st

这一段完整公开 M_RxQoS2Remove.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_RxQoS2Remove
/// 功能      : 删除入站 QoS2 去重记录
/// 说明      : 在收到对应 PUBREL 后释放记录
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_RxQoS2Remove : BOOL
VAR_INPUT
    uiPacketId      : UINT;           // 需要从入站 QoS2 去重表中移除的 Packet Identifier
END_VAR
VAR
    uiIndex         : UINT;           // 命中的入站 QoS2 去重表槽位索引
END_VAR

// === IMPLEMENTATION ===
// 先找到对应 Packet Identifier 的去重记录；没有就说明当前无需释放。
uiIndex := M_RxQoS2Find(uiPacketId := uiPacketId);
IF uiIndex = 0 THEN
    M_RxQoS2Remove := FALSE;
    RETURN;
END_IF

// PUBREL 完成后，这条入站 QoS2 消息的去重上下文就可以释放。
aRxQoS2PacketIds[uiIndex] := 0;
IF uiRxInFlightQosCount > 0 THEN
    uiRxInFlightQosCount := uiRxInFlightQosCount - 1;
END_IF

M_RxQoS2Remove := TRUE;

完整代码 20：M_TopicAliasClear.st

这一段完整公开 M_TopicAliasClear.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_TopicAliasClear
/// 功能      : 清空主题别名表
/// 说明      : 在新连接建立时清理旧连接的 Topic Alias 映射
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_TopicAliasClear : BOOL
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
// Topic Alias 属于单连接上下文；新连接建立前必须把旧映射全部清掉。
FOR i := 1 TO GVL_Mqtt.cnMaxTopicAlias DO
    aTopicAlias[i].bUsed := FALSE;
    aTopicAlias[i].uiAliasId := 0;
    aTopicAlias[i].sTopic := '';
END_FOR

uiTopicAliasCount := 0;
uiNextTopicAlias := 1;

M_TopicAliasClear := TRUE;

完整代码 21：M_TopicAliasLookup.st

这一段完整公开 M_TopicAliasLookup.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_TopicAliasLookup
/// 功能      : 查找主题别名对应的主题
/// 说明      : 返回主题字符串，未找到时返回空字符串
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_TopicAliasLookup : STRING(GVL_Mqtt.cnMaxTopicLen)
VAR_INPUT
    uiAliasId       : UINT;           // 主题别名
END_VAR
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
// Topic Alias 0 无效，直接返回空字符串。
IF uiAliasId = 0 THEN
    M_TopicAliasLookup := '';
    RETURN;
END_IF

// 在本地别名表里按编号查找，命中后返回缓存的原始主题。
FOR i := 1 TO GVL_Mqtt.cnMaxTopicAlias DO
    IF aTopicAlias[i].bUsed AND aTopicAlias[i].uiAliasId = uiAliasId THEN
        M_TopicAliasLookup := aTopicAlias[i].sTopic;
        RETURN;
    END_IF
END_FOR

M_TopicAliasLookup := '';

完整代码 22：M_TopicAliasRegister.st

这一段完整公开 M_TopicAliasRegister.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_TopicAliasRegister
/// 功能      : 注册主题别名映射
/// 说明      : 保存接收方向 Topic Alias 与主题的映射关系
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_TopicAliasRegister : BOOL
VAR_INPUT
    uiAliasId       : UINT;           // 主题别名
    sTopic          : STRING(GVL_Mqtt.cnMaxTopicLen); // 主题名称
END_VAR
VAR
    i               : UINT;           // 循环索引
END_VAR

// === IMPLEMENTATION ===
// Topic Alias 0 在 MQTT 5.0 中非法，直接拒绝。
IF uiAliasId = 0 THEN
    M_TopicAliasRegister := FALSE;
    RETURN;
END_IF

// 本地别名表也受固定容量限制，超过后不再继续登记。
IF uiAliasId > GVL_Mqtt.cnMaxTopicAlias THEN
    M_TopicAliasRegister := FALSE;
    RETURN;
END_IF

// 如果别名已存在，则按协议语义覆盖为最新主题映射。
FOR i := 1 TO GVL_Mqtt.cnMaxTopicAlias DO
    IF aTopicAlias[i].bUsed AND aTopicAlias[i].uiAliasId = uiAliasId THEN
        aTopicAlias[i].sTopic := sTopic;
        M_TopicAliasRegister := TRUE;
        RETURN;
    END_IF
END_FOR

// 否则找空槽位插入一条新映射，供后续“仅带 Topic Alias 不带 Topic Name”的报文复原主题。
FOR i := 1 TO GVL_Mqtt.cnMaxTopicAlias DO
    IF NOT aTopicAlias[i].bUsed THEN
        aTopicAlias[i].bUsed := TRUE;
        aTopicAlias[i].uiAliasId := uiAliasId;
        aTopicAlias[i].sTopic := sTopic;
        uiTopicAliasCount := uiTopicAliasCount + 1;
        M_TopicAliasRegister := TRUE;
        RETURN;
    END_IF
END_FOR

M_TopicAliasRegister := FALSE;

完整代码 23：M_RecordReceivedMessage.st

这一段完整公开 M_RecordReceivedMessage.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : M_RecordReceivedMessage
/// 功能      : 记录最新接收消息
/// 说明      : 统一维护接收历史、单次事件标志和统计量，避免多处分支重复写入。
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-07
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
METHOD M_RecordReceivedMessage : BOOL
VAR
    j             : DINT;   // 历史数组循环索引
END_VAR

// === IMPLEMENTATION ===
FOR j := UPPER_BOUND(aRecTopicList, 1) TO LOWER_BOUND(aRecTopicList, 1) + 1 BY -1 DO
    aRecTopicList[j] := aRecTopicList[j - 1];
    aRecPayloadList[j] := aRecPayloadList[j - 1];
END_FOR

aRecTopicList[0] := sRecTopic;
aRecPayloadList[0] := sRecPayload;

bMessageReceived := TRUE;
uiMessagesReceived := uiMessagesReceived + 1;
dtLastMessageTime := ULINT_TO_DT(uliSysTime / 1000);

M_RecordReceivedMessage := TRUE;

完整代码 24：FB_MqttPropertyCodec.st

这一段完整公开 FB_MqttPropertyCodec.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : FB_MqttPropertyCodec
/// 功能      : MQTT 5.0 属性编解码器
/// 说明      : 提供属性的编码（写入缓冲区）和解码（从缓冲区读取）功能，
///             供 CONNECT、CONNACK、PUBLISH、SUBSCRIBE 等报文复用
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
FUNCTION_BLOCK FB_MqttPropertyCodec
VAR
    // 编码缓冲区（由 Encode 方法写入 MQTT 5.0 属性时复用）
    aPropBuf        : ARRAY[0..511] OF BYTE; // MQTT 5.0 属性编码临时缓冲区[byte]
    uiPropPos       : UINT;                  // 当前属性缓冲区写入位置索引[byte]
END_VAR

// === IMPLEMENTATION ===
// 本 FB 自身不直接执行业务逻辑，
// 真实的属性读写行为全部由其下属方法承担。

完整代码 25：FB_Random.st

这一段完整公开 FB_Random.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

iecst

/// =======================================================================
/// 名称      : FB_Random
/// 功能      : 简单伪随机数发生器
/// 说明      : 根据 3 个输入种子生成 ASCII 可打印区间内的伪随机值，
///             主要用于示例或轻量场景，不作为密码学随机源
/// 编程人员  : ControlRookie
/// 时间      : 2026-05-08
/// 版本      : V2.0
/// =======================================================================
{attribute 'hide_all_locals'}
FUNCTION_BLOCK FB_Random
VAR_INPUT
    dwSeedA             : DWORD;     // 输入种子 A
    dwSeedB             : DWORD;     // 输入种子 B
    dwSeedV             : DWORD;     // 输入种子 V
END_VAR
VAR_OUTPUT
    dwRandom            : DWORD;     // 输出的伪随机 ASCII 码值
END_VAR
VAR
    dwModulus           : DWORD;     // 取模基数
    dwSequence          : DWORD;     // 内部序列值
END_VAR

// === IMPLEMENTATION ===
// 用一个很轻量的递增序列扰动输入种子，产出 A..Y 区间的可打印 ASCII 值。
dwSequence := dwSequence + 2;
dwModulus := 25;
dwRandom := (dwSeedA + dwSeedV + dwSeedB + dwSequence) MOD dwModulus + 65;

这一篇你最该记住的几句话

源码加更不是片段展示，而是完整源码对象公开讲解。
先建立对象地图，再读状态、报文和事务，现场调试才不会迷路。
判断源码成熟度，不只看功能是否实现，还要看边界、错误和在线观测量是否闭环。

系列导航

系列定位：MqttClient 系列教程，源码加更阶段，第 16 篇 / 共 16 篇
上一篇：源码加更05
下一篇：系列收官，无下一篇

适合谁收藏

本篇核心图

先给结论

从理论到代码实现链路

本篇公开的完整源码范围

怎么读这些源码

工程验证路径

本篇完整开源代码

完整代码 1：M_ProcessReceive.st

完整代码 2：M_ProcessPendingFrames.st

完整代码 3：M_BuildPubAckPacket.st

完整代码 4：M_BuildPubRecPacket.st

完整代码 5：M_BuildPubRelPacket.st

完整代码 6：M_BuildPubCompPacket.st

完整代码 7：M_HandlePubAck.st

完整代码 8：M_HandlePubRec.st

完整代码 9：M_HandlePubRel.st

完整代码 10：M_HandlePubComp.st

完整代码 11：M_InflightAdd.st

完整代码 12：M_InflightCheckTimeout.st

完整代码 13：M_InflightClear.st

完整代码 14：M_InflightFind.st

完整代码 15：M_InflightRemove.st

完整代码 16：M_InflightUpdateState.st

完整代码 17：M_RxQoS2Add.st

完整代码 18：M_RxQoS2Find.st

完整代码 19：M_RxQoS2Remove.st

完整代码 20：M_TopicAliasClear.st

完整代码 21：M_TopicAliasLookup.st

完整代码 22：M_TopicAliasRegister.st

完整代码 23：M_RecordReceivedMessage.st

完整代码 24：FB_MqttPropertyCodec.st

完整代码 25：FB_Random.st

这一篇你最该记住的几句话

系列导航

评论区预留
