第3篇_CONNECT 解析别写死：MQTT 3.1、3.1.1、5.0 为什么会让 Broker 反复断开

这一篇讲 Broker 侧 CONNECT 解析。重点不是重复 MQTT 标准字段，而是解释为什么 MQTT + level 4、MQTT + level 5、MQIsdp + level 3 必须分开处理，以及 MQTT 5.0 为什么要跳过属性长度并返回零属性响应。

适合谁收藏

MQTT 客户端连接 Broker 时反复断开的人
想兼容 MQTT 3.1 / 3.1.1 / 5.0 的人
正在看 byLastConnectLevel、eLastParseError 的人
想把 MQTT 报文解析写成可诊断代码的人

客户端连不上 Broker，很多人第一反应是网络问题。

但如果你看到：

text

udiLastBytesRead > 0
eLastParseError = uiUnsupportedProtocol
byLastConnectLevel = 100

先别查交换机。

这说明 TCP 已经读到 CONNECT 了，问题在 MQTT 报文解析。

先给结论：

Broker 侧 CONNECT 不能只认 MQTT 四个字节。 MQTT 3.1 老协议用的是 MQIsdp + level 3；MQTT 3.1.1 用 MQTT + level 4；MQTT 5.0 用 MQTT + level 5。解析偏移写死，Broker 就会把协议名里的字符当成协议级别。

一、CONNECT 是 Broker 的第一份申请表

Client 侧构造 CONNECT，是“我要申请连接”。 Broker 侧解析 CONNECT，是“我要裁决你能不能进来”。

CONNECT 里至少要回答这些问题：

问题	对应字段
你用哪个协议名	Protocol Name
你用哪个协议级别	Protocol Level
你是谁	Client ID
你是否清理会话	Clean Session / Clean Start
你多久发心跳	KeepAlive
你有没有遗嘱	Will Flag / Will Topic / Will Payload
你有没有认证信息	Username / Password
你是不是 MQTT 5.0	Properties 是否存在

Broker 如果这里判断错，后面 PUBLISH、SUBSCRIBE 都没有意义。

二、三个版本的协议名不是一样的

最容易踩坑的表在这里：

协议版本	Protocol Name	Protocol Level	典型十六进制
MQTT 3.1	`MQIsdp`	`3`	`00 06 4D 51 49 73 64 70 03`
MQTT 3.1.1	`MQTT`	`4`	`00 04 4D 51 54 54 04`
MQTT 5.0	`MQTT`	`5`	`00 04 4D 51 54 54 05`

你看出问题了吗？

MQTT 3.1 的协议名是 6 字节，不是 4 字节。

如果代码写死：

text

协议级别 = 协议名起始 + 2 + 4

那么遇到 MQIsdp 时，就会读到协议名中间的字符。

MQIsdp 的十六进制是：

text

4D 51 49 73 64 70
M  Q  I  s  d  p

字符 d 的 ASCII 是 100。这就是 byLastConnectLevel = 100 的真实来源。

它不是协议级别 100。它是偏移算错了。

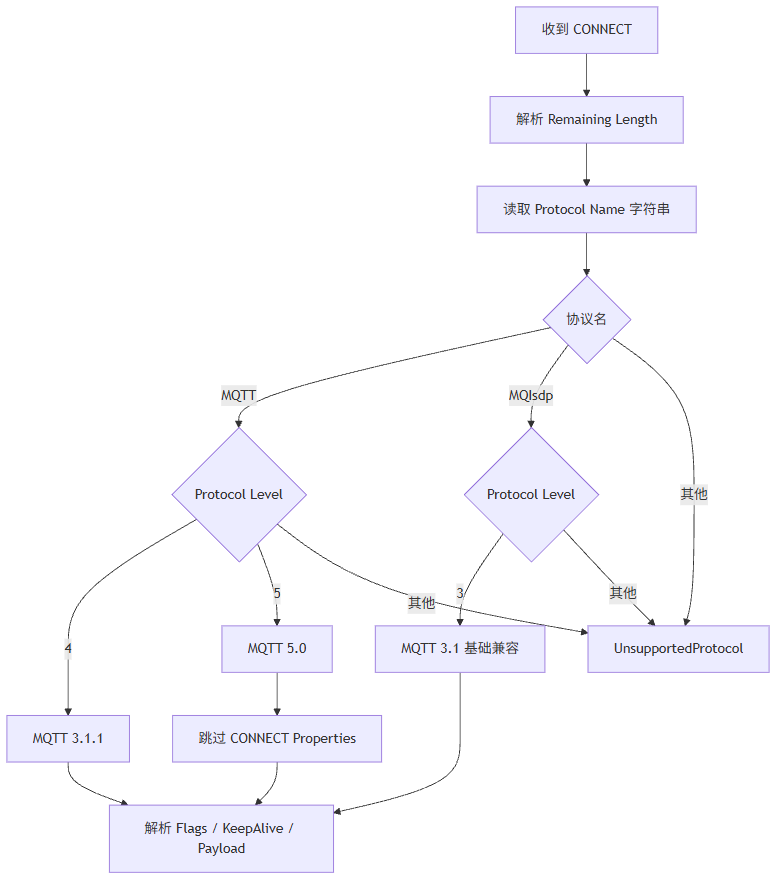

三、CONNECT 解析流程

正确流程应该先读字符串长度，再根据长度读协议名，再读协议级别。

这个流程的关键不是复杂，而是不能偷懒。

四、MQTT 5.0 基础兼容要做两件事

很多客户端默认会尝试 MQTT 5.0。

如果 Broker 完全不理解 MQTT 5.0，可能出现连接闪烁、客户端报 rc -1、服务端槽位一闪即释放。

当前轻量 Broker 的策略不是完整支持 MQTT 5.0 属性系统，而是基础兼容：

处理点	当前策略
CONNECT Properties	读取属性长度，并跳过对应字节
CONNACK Properties	返回零属性长度
PUBLISH Properties	基础跳过，不解析完整属性
原因码 / 用户属性 / 会话过期	当前不做完整实现

MQTT 5.0 的 CONNACK 最小响应不是 3.1.1 那种 4 字节，而是要带属性长度：

text

20 03 00 00 00

拆开看：

字节	含义
`20`	CONNACK
`03`	Remaining Length = 3
`00`	Connect Acknowledge Flags
`00`	Reason Code = Success
`00`	Properties Length = 0

如果少了最后这个 00，有些 MQTT 5.0 客户端会认为响应格式不完整。

五、Broker 侧诊断要把协议解析暴露出来

如果只给一个“连接失败”，现场根本没法查。

当前 Broker 诊断里最有价值的是这些字段：

字段	价值
`udiLastBytesRead`	判断 TCP 是否已经读到数据
`xLastConnectParsed`	判断 CONNECT 是否解析成功
`sLastProtocolName`	判断客户端到底发了 `MQTT` 还是 `MQIsdp`
`byLastConnectLevel`	判断协议级别
`eLastParseError`	判断是协议名、Flags、ClientID 还是长度失败
`stLastCleanupSnapshot`	槽位释放前保留最后现场

现场排查顺序建议：

现象	判断
`udiLastBytesRead = 0`	TCP 接入后还没收到 MQTT 首包
`udiLastBytesRead > 0` 且 `xLastConnectParsed = FALSE`	报文已到，解析失败
`sLastProtocolName = MQIsdp`	MQTT 3.1 老客户端路径
`byLastConnectLevel = 100`	基本就是协议级别偏移误读
MQTT 5.0 客户端连接后断开	看 CONNACK 是否带零属性长度

六、ST 代码入口

这一篇重点看这些方法：

代码入口	作用
`FB_MqttBrokerCodec.M_ParseConnect`	解析 CONNECT，并填充连接信息
`FB_MqttBrokerConnection.M_ProcessFrame`	根据报文类型调用解析和状态迁移
`FB_MqttBrokerCodec.M_BuildSimpleAck`	构造 CONNACK、PUBACK、SUBACK 等简单响应
`F_MqttSkipVariableByteInteger`	跳过 MQTT 5.0 可变字节整数属性长度

解析协议名时，原则应该像这样：

text

// 先读取 MQTT UTF-8 字符串，不能假定协议名长度固定。
xOk := F_MqttReadString(
    aBuffer := aRxBuf,
    uiOffset := uiOffset,
    uiBufferLen := uiFrameLen,
    sValue := sProtocolName);

IF NOT xOk THEN
    eParseError := E_MqttBrokerError.uiMalformedPacket;
    RETURN;
END_IF

// 再读取紧跟在协议名之后的 Protocol Level。
byProtocolLevel := aRxBuf[uiOffset];
uiOffset := uiOffset + 1;

IF (sProtocolName = 'MQTT') AND (byProtocolLevel = 4) THEN
    byProtocolVersion := 4;
ELSIF (sProtocolName = 'MQTT') AND (byProtocolLevel = 5) THEN
    byProtocolVersion := 5;
ELSIF (sProtocolName = 'MQIsdp') AND (byProtocolLevel = 3) THEN
    byProtocolVersion := 3;
ELSE
    eParseError := E_MqttBrokerError.uiUnsupportedProtocol;
    RETURN;
END_IF

核心思想就一句：

先按字符串真实长度移动偏移，再读协议级别。

模型边界与验证路径

CONNECT 解析属于协议边界问题，不是普通字符串解析问题。

协议名、协议级别、属性长度和 Payload 顺序共同决定一个客户端能不能进入 MQTT 会话。如果这里的偏移错了，后面所有状态机都建立在错误数据上。

结论	可信度	依据	验证路径
MQTT 3.1 使用 `MQIsdp + level 3`	high	MQTT 协议兼容事实和现场解析结果	抓取 CONNECT 或观察 `sLastProtocolName`
`byLastConnectLevel = 100` 是偏移误读的强信号	high	字符 `d` 的 ASCII 为 100，且来自 `MQIsdp`	同时观察 `sLastProtocolName` 和原始首包
MQTT 5.0 基础兼容需要零属性响应	high	MQTT 5.0 CONNACK 报文结构	客户端 5.0 连接后观察是否稳定进入 Connected

这个判断的边界也要说清楚：当前文章讲的是 MQTT 5.0 基础兼容，不是完整属性语义。只要读者依赖 Session Expiry、Topic Alias、User Property 这类能力，就不能把当前轻量 Broker 当成完整 5.0 Broker。

七、这一篇你最该记住的 6 句话

Broker 侧 CONNECT 解析不能把协议名长度写死成 4。
MQTT 3.1 是 MQIsdp + level 3，不是 MQTT + level 3。
byLastConnectLevel = 100 通常不是协议等级，而是误读到了字符 d。
MQTT 5.0 基础兼容至少要跳过属性长度，并在 CONNACK 返回零属性长度。
连接失败时，如果 udiLastBytesRead > 0，问题大概率已经不在 TCP 层。
诊断字段要暴露协议名、协议级别和解析错误，否则现场只能猜。

下篇预告

下一篇讲订阅。

重点是：

SUBSCRIBE 不是存个字符串，Broker 必须维护订阅表、通配符和多客户端路由。

我们会把 Topic Name、Topic Filter、+、#、多 Topic SUBACK、路由匹配全部拆开。

完整 ST 代码

下面这段来自 FB_MqttBrokerCodec.M_ParseConnect.st。重点不是“识别一个字符串”，而是同时支持 MQTT 3.1 的 MQIsdp、MQTT 3.1.1/5.0 的 MQTT，并用协议级别字节决定后续解析规则。

iecst

uiProtocolLen := TO_UINT(aBuffer[uiOffset]) * 256 + TO_UINT(aBuffer[uiOffset + 1]);
CASE uiProtocolLen OF
    4:
        IF (uiOffset + 5) >= uiFrameLen THEN
            eError := E_MqttBrokerError.uiProtocolMalformed;
            M_ParseConnect := FALSE;
            RETURN;
        END_IF

        IF (aBuffer[uiOffset + 2] <> 16#4D)
            OR (aBuffer[uiOffset + 3] <> 16#51)
            OR (aBuffer[uiOffset + 4] <> 16#54)
            OR (aBuffer[uiOffset + 5] <> 16#54) THEN
            eError := E_MqttBrokerError.uiUnsupportedProtocol;
            M_ParseConnect := FALSE;
            RETURN;
        END_IF
        uiOffset := uiOffset + 6;

    6:
        IF (uiOffset + 7) >= uiFrameLen THEN
            eError := E_MqttBrokerError.uiProtocolMalformed;
            M_ParseConnect := FALSE;
            RETURN;
        END_IF

        // MQTT 3.1 老客户端使用协议名 MQIsdp，协议级别为 3。
        // 此处单独分支处理，避免把 3.1.1/5.0 的标准 MQTT 协议名校验放宽。
        IF (aBuffer[uiOffset + 2] <> 16#4D)
            OR (aBuffer[uiOffset + 3] <> 16#51)
            OR (aBuffer[uiOffset + 4] <> 16#49)
            OR (aBuffer[uiOffset + 5] <> 16#73)
            OR (aBuffer[uiOffset + 6] <> 16#64)
            OR (aBuffer[uiOffset + 7] <> 16#70) THEN
            eError := E_MqttBrokerError.uiUnsupportedProtocol;
            M_ParseConnect := FALSE;
            RETURN;
        END_IF
        uiOffset := uiOffset + 8;

ELSE
    eError := E_MqttBrokerError.uiUnsupportedProtocol;
    M_ParseConnect := FALSE;
    RETURN;
END_CASE

MQTT 5.0 的关键坑在属性区。当前 Broker 不解释高级属性，但必须把属性长度字段正确跳过，否则 ClientID 解析会整体错位。

iecst

IF stConnection.byProtocolLevel = GVL_MqttBroker.cnMqttProtocolLevel5 THEN
    // MQTT 5.0 在 KeepAlive 后增加 CONNECT Properties。
    // 当前 Broker 定位为工业轻量兼容，不解释 User Property / Session Expiry 等高级属性，
    // 但必须严格跳过属性长度字段，避免后续 ClientID 解析错位导致 5.0 客户端无法连接。
    IF NOT F_MqttSkipVariableByteInteger(
        aBuffer := aBuffer,
        uiOffset := uiOffset,
        uiBufferLen := uiFrameLen,
        udiValue => udiPropertyLen) THEN
        eError := E_MqttBrokerError.uiProtocolMalformed;
        M_ParseConnect := FALSE;
        RETURN;
    END_IF

    IF (TO_UDINT(uiOffset) + udiPropertyLen) > TO_UDINT(uiFrameLen) THEN
        eError := E_MqttBrokerError.uiProtocolMalformed;
        M_ParseConnect := FALSE;
        RETURN;
    END_IF
    uiOffset := uiOffset + TO_UINT(udiPropertyLen);
END_IF
